Ein für den Fußballbetrieb ausgelegtes Wärmespeicher-Konzept gewährleistet ausreichend warmes Duschwasser nach dem Fußballspiel.
Roth
Die Fußballer und zahlreiche freiwillige Helfer hatten das alte Vereinsheim 2018 in Eigenleistung abgerissen und wieder neu aufgebaut. Das Gebäude mit 280 m2 Nutzfläche bietet 20 Räume (Umkleide, Duschen, Mannschaft, Büros, Schiedsrichter und Geräte). Das Ingenieurbüro Schöbener hatte die Pläne dafür ausgearbeitet und die Bauleitung übernommen. Für die Wärmeerzeugung des Vereinsheims sorgt bei einer ausgelegten Heizleistung von 8.510 W die Roth-Luft/Wasser-Wärmepumpe ThermoAura mit einer Leistung von 9 kW. Der SHK-Fachbetrieb Schäfer aus Dautphetal installierte für die Energieverteilung rund 250 m2 Flächenheizung. Die Wahl fiel auf das Roth-Original-Tacker-System mit dem X-PERT S5+ Systemrohr 17 mm. Für die Energiespeicherung sind zwei Wärmespeicher Roth-Thermo-tank TQ-TWT 850 parallel angeschlossen. Die Kapazität für Beladung und Entladung des Speichers entspricht damit der Nutzung für den Sportbetrieb. Roth-Produktmanager Jens Haffner erklärt: „In einem Sportheim wird schlagartig eine große Menge Duschwasser benötigt, wenn das Fußballspiel zu Ende ist. Zwei parallel geschaltete Speicher bevorraten entsprechend viel warmes Wasser und können so die geforderte Zapfleistung ganz komfortabel erbringen.“ Der innovative Kunststoff-Wärmetank kann direkt in Heizungssysteme mit einem dauerhaften maximalen Anlagenbetriebsdruck bis zu 3 bar eingebunden werden. Er wiegt nur etwa ein Drittel eines vergleichbaren Stahlspeichers – das vereinfacht Transport und Montage. Das Kunststoff-Composite-Material erzielt eine deutlich bessere Wärmedämmung im Vergleich zu einem Stahlbehälter. Ein stabiler Außenmantel aus einer EPS-Hochleistungsdämmung minimiert effizient Wärmeverluste. So spart der Thermotank aufgrund seiner Bauart im jahrelangen Betrieb Energie ein und ist damit umweltfreundlich. Der Roth Thermotank erhielt in seiner Ausführung mit dem Thermocoat plus das Energielabel A.
Heizen und Brauchwarmwasser

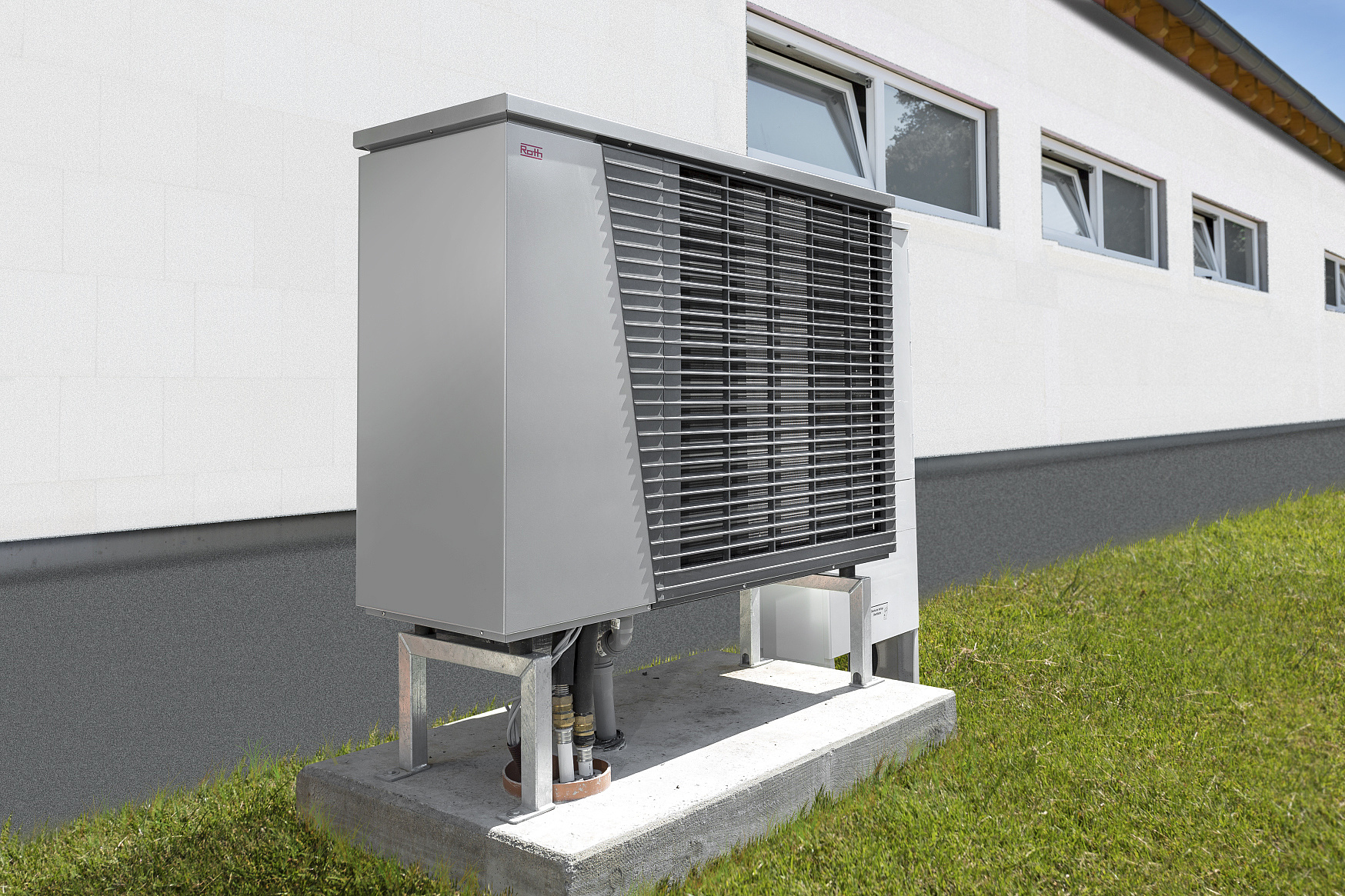

Die außen aufgestellte Roth-Luft/Wasser-Wärmepumpe beheizt das Buchenauer Fußballhaus und sorgt für Brauchwarmwasser. Sie ist energieeffizient, leise im Betrieb und schnell zu installieren. Das System besteht aus zwei Komponenten: der außen aufgestellten Wärmepumpe und dem innen montierten Hydraulikmodul. Die Geräteabmessungen sind ideal für eine platzsparende Aufstellung und ergeben einen großen architektonischen Gestaltungsspielraum. Das Hydraulikmodul beinhaltet Regler, Umwälzpumpe, Ausdehnungsgefäß, die Sicherheitsbaugruppe und den Elektroheizstab. Die Regelung ist webfähig – so kann die Anlage von überall aus bedient werden. Mit der Gerätereihe von Roth sind zudem hybride Anlagenkonzeptionen mit Solar, Öl- oder Gas-Brennwertgeräten, Holz und Lüftung möglich. Roth–Wärmepumpen sind Smart-Grid- und Photovoltaikfähig.
