Die Roth Comfotop verwandelt Decken in Strahlungsflächen, die Räume im Sommer angenehm kühlen und im Winter behaglich wärmen.
Quelle: Ing. Konst GmbH

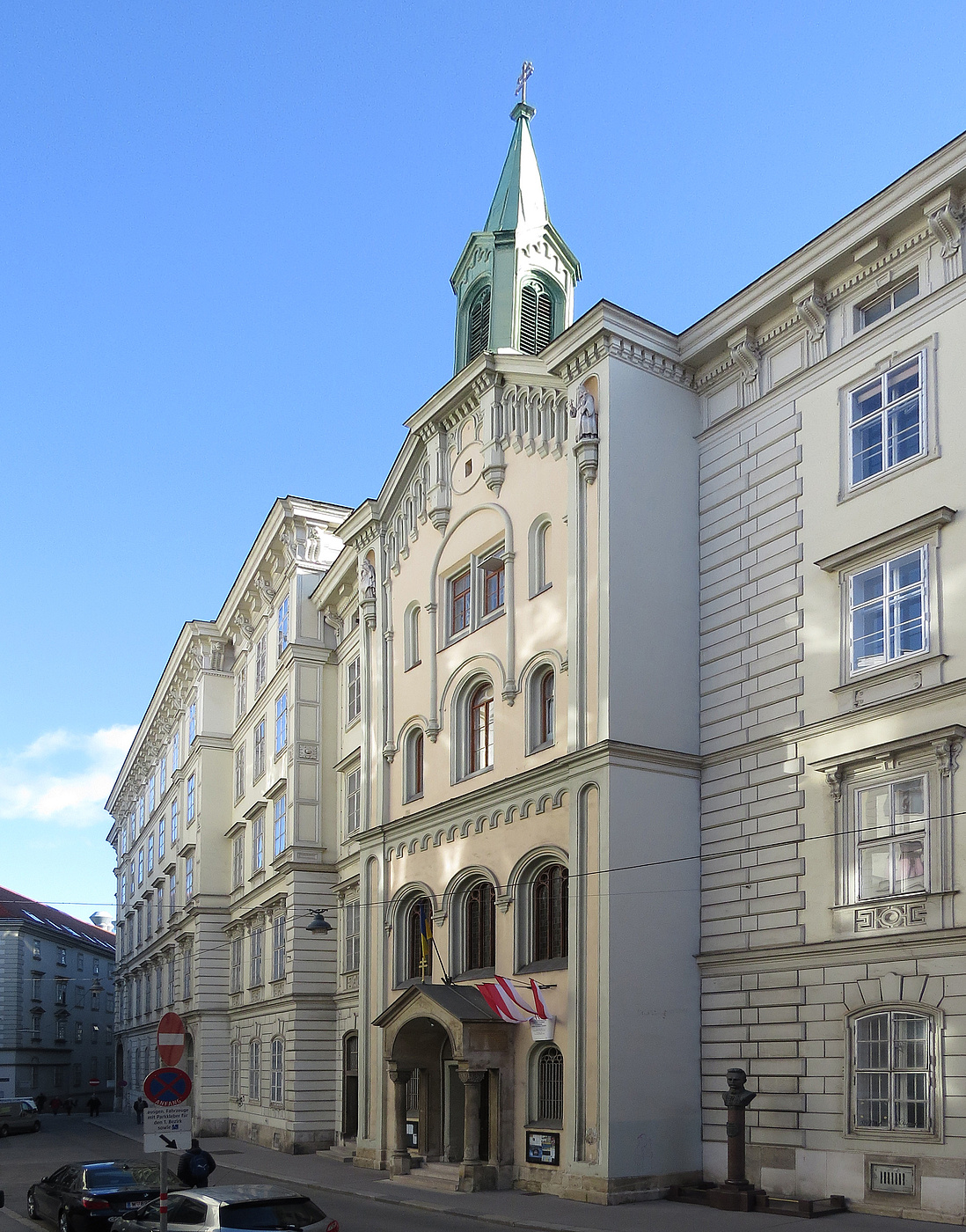

Mit einer gemischten Nutzung aus Wohnungen, Büros und Gewerbebetrieben wird das Gebäude nunmehr vielfältig verwendet. Ein wichtiger Teil des neuen Energiekonzepts ist die Komfortdecke ComfoTop zum Heizen und Kühlen der Dautphetaler Roth Werke.
In heißen Sommermonaten sorgen die Kühldecken für ein angenehmes Raumklima ohne unangenehme Zugluft. Sie eignen sich besonders für Büros, Gewerbe- und Verkaufsräume. Die Decke ist eine ideale Strahlungsfläche zum Heizen und Kühlen und lässt sich zur Einbringung von Rohrregistern nutzen.
In dem Projekt in Wien kamen rund 2.000 m2 Komfortdecke ComfoTop mit endlos verlegten Roth-Systemrohren zum Einsatz. Die Installation der Systemrohre erfolgte kupplungsfrei an Befestigungsschienen im Verlegeabstand von 50 bis 100 Millimetern. Der Fachbetrieb HMI Anlagenbau aus Wien plante das Heiz- und Kühlsystem zur Installation direkt in die Trockenbauebene der Deckenkonstruktion. Das Rohr ist ohne zusätzliche Aufbauhöhe in die Trockenbaukonstruktion integriert und mit Gipskarton-Trockenbauplatten flächig abgedeckt.
Maximale Gestaltungsfreiheit
Das System bot HMI maximale architektonische Gestaltungsfreiheit: Dank zentimetergenauer und flexibler Positionierung der Systemrohre lassen sich selbst die außergewöhnlichen Grundrisse in der Alten Post mit einer flächigen Belegung der Systemrohre realisieren. Ebenso können Deckeneinbauten wie Beleuchtungselemente wunschgemäß positioniert werden. Der Anschluss der einzelnen Rohrregister erfolgte über einen zentralen Heizkreisverteiler, der unsichtbar in die abgehängte Deckenkonstruktion integriert und jederzeit über eine Revisionsöffnung zugänglich ist. Durch langanhaltende, sehr warme Sommertage ist die Technologie der Kühlung in Verbindung mit Decken- und Fußbodenheizung aufgrund der niedrigen Systemtemperaturen optimal geeignet.
Fernwärme & Fernkälte
Die Energieversorgung der Alten Post erfolgt über Fernwärme durch das bestehende Netz mit einer Leistung von 2.200 Kilowatt (80/
40 °C). Die Wärme gelangt über mehrere Unterzentralen in die diversen Heizsysteme, wie z.B. Fußbodenheizung, Gebläsekonvektoren oder Heizkörper.
In der von der „Wien Energie“ errichteten Fernkältezentrale im Haus wird das Gebäude mit Kälte versorgt. Die Anlagenleistung beträgt knapp über 1.600 Kilowatt (7/17 °C). Für die Kühlung kommen die Kühldecke (15/18 °C), Gebläsekonvektoren – sogenannte Fancoils – (7/17 °C) sowie Induktionsgeräte (16/19 °C) zum Einsatz. Gerald Poeselt, Planungskoordination HKLS bei HMI Anlagenbau in Wien, betont: „Wir sind sehr zufrieden mit dem System, vor allem weil es sehr flexibel in der Anwendung ist und die Montage einfach und reibungslos erfolgt.“
