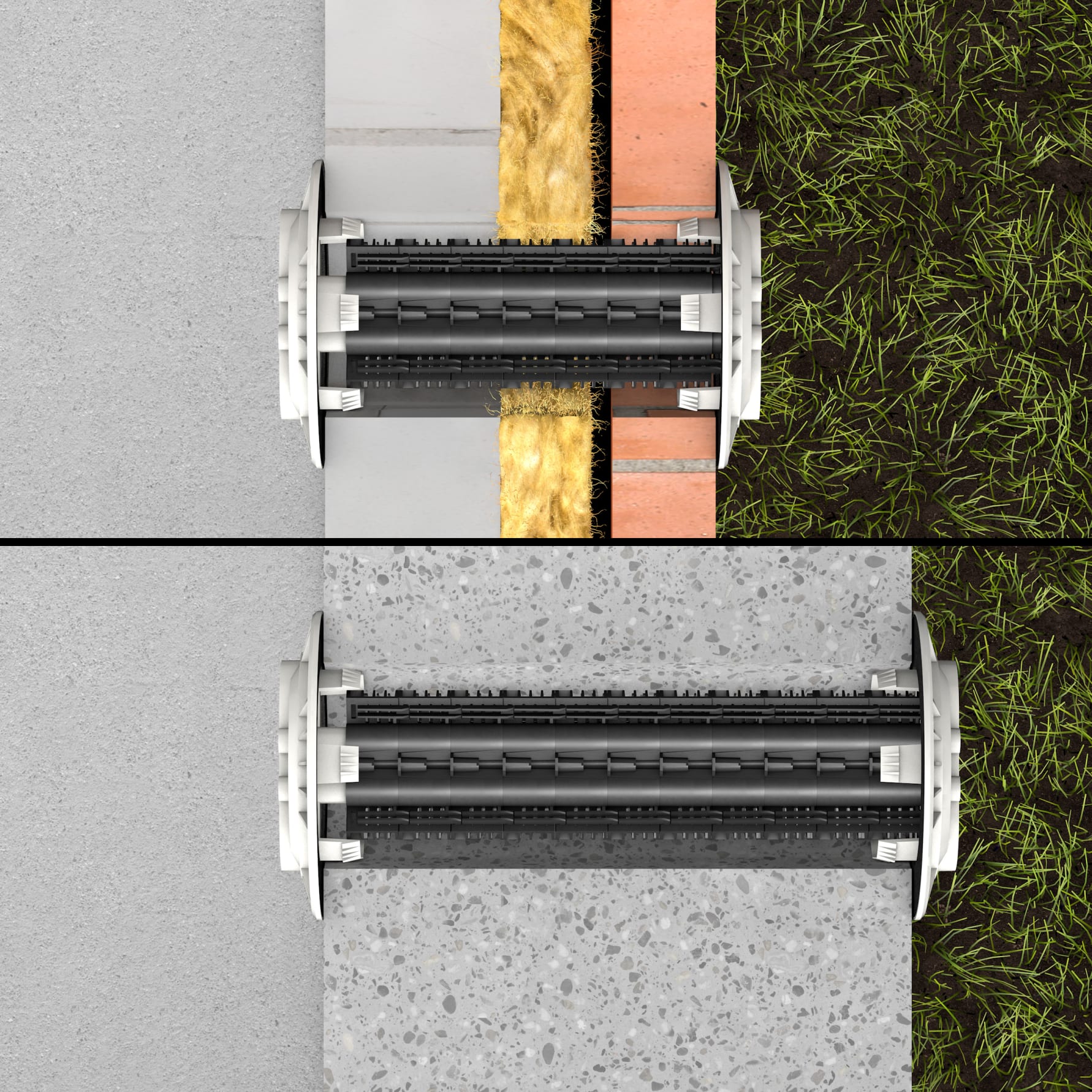

DOYMAfix® HP Einbauansicht
Alle Fotos: © DOYMA GmbH & Co

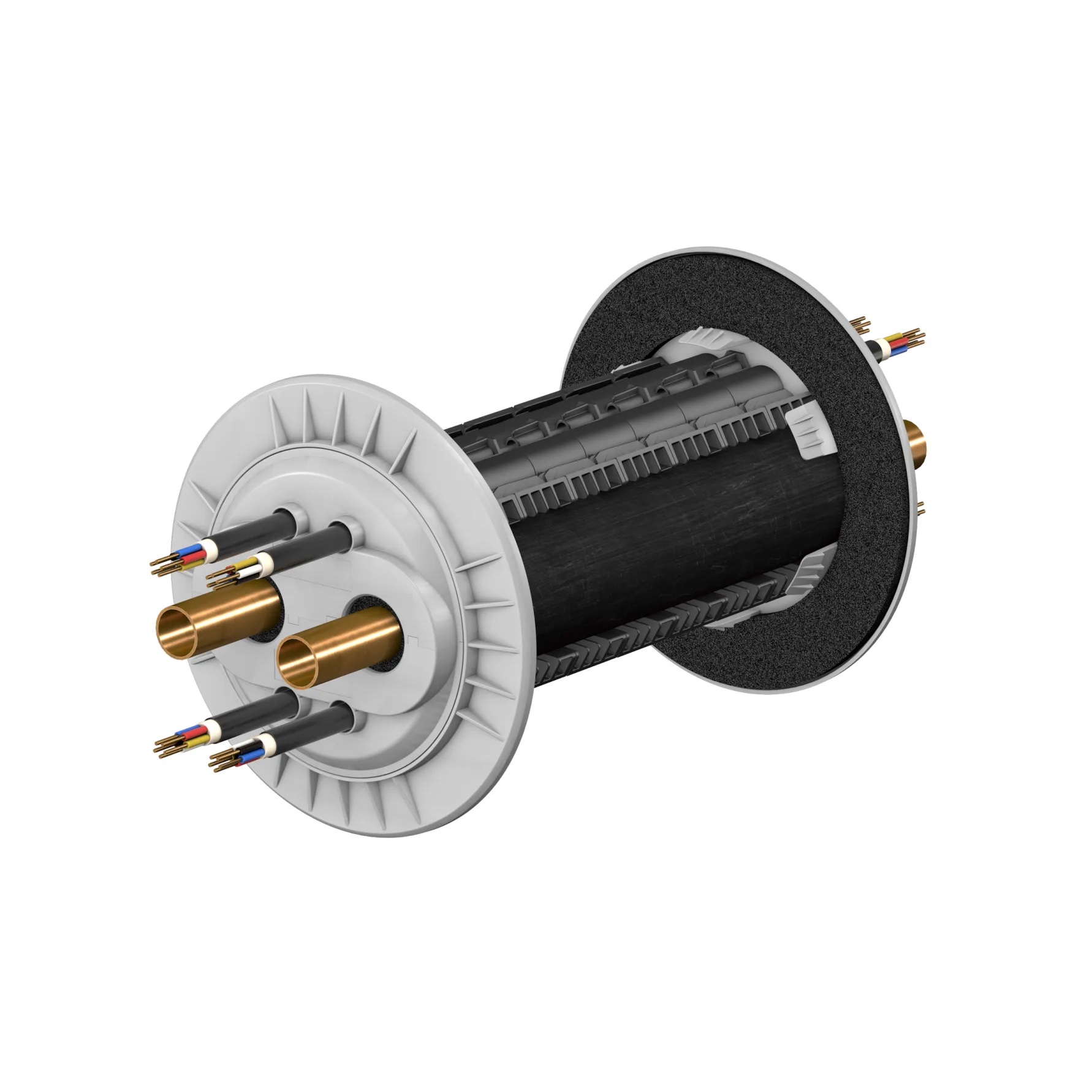

Es handelt sich dabei um die neue DOYMAfix® HP/O – die erste professionelle oberirdische Durchführung für Luft-Wasser-Wärmepumpen am Markt. Die DOYMAfix® HP/O, die sowohl inBestandsgebäuden als auch in Neubauten zum Einsatz kommen kann, zeichnet sich durch ein innovatives Design aus und garantiert die einfache, schnelle und sichere Verlegung von Anschlussleitungen für Wärmepumpen. Ein wichtiges Feature der neuen Durchführung ist, dass die Verlegung der Rohre und Kabel getrennt erfolgen kann. Auch Spannungs- und Steuerleitungen sind voneinander separiert.
GEG-Konformität
Mit diesem einzigartigen System ermöglicht DOYMA die GEG-konforme Sicherstellung der Wärmedämmung – unabhängig von Wandaufbauten und -stärke. Die DOYMAfix® HP/O lässt sich innerhalb kurzer Zeit installieren und die gewerkeübergreifende Montage (Rohbau, SHK und Elektro) schafft größtmögliche Flexibilität im Bauablauf. Die Installation selbst kann von nur einer Person innerhalb kürzester Zeit vorgenommen werden.
Im Auslieferzustand ist die DOYMAfix® HP/O für den Einbau in Wänden mit einer maximalen Stärke von 500 mm geeignet. Dank der innovativen Zwischensegmente, die es als Vierersets im Zubehör gibt, kann das Produkt individuell an Wandstärken mit über 500 mm angepasst werden. Die DOYMAfix® HP/O ist nach DIN EN 13829 luftdicht, garantiert nach DIN EN 60529 die Dichtheit gegen Spritzwasser (IP44) und stellt nach DIN 4109-2 die Schalldämmung sicher.

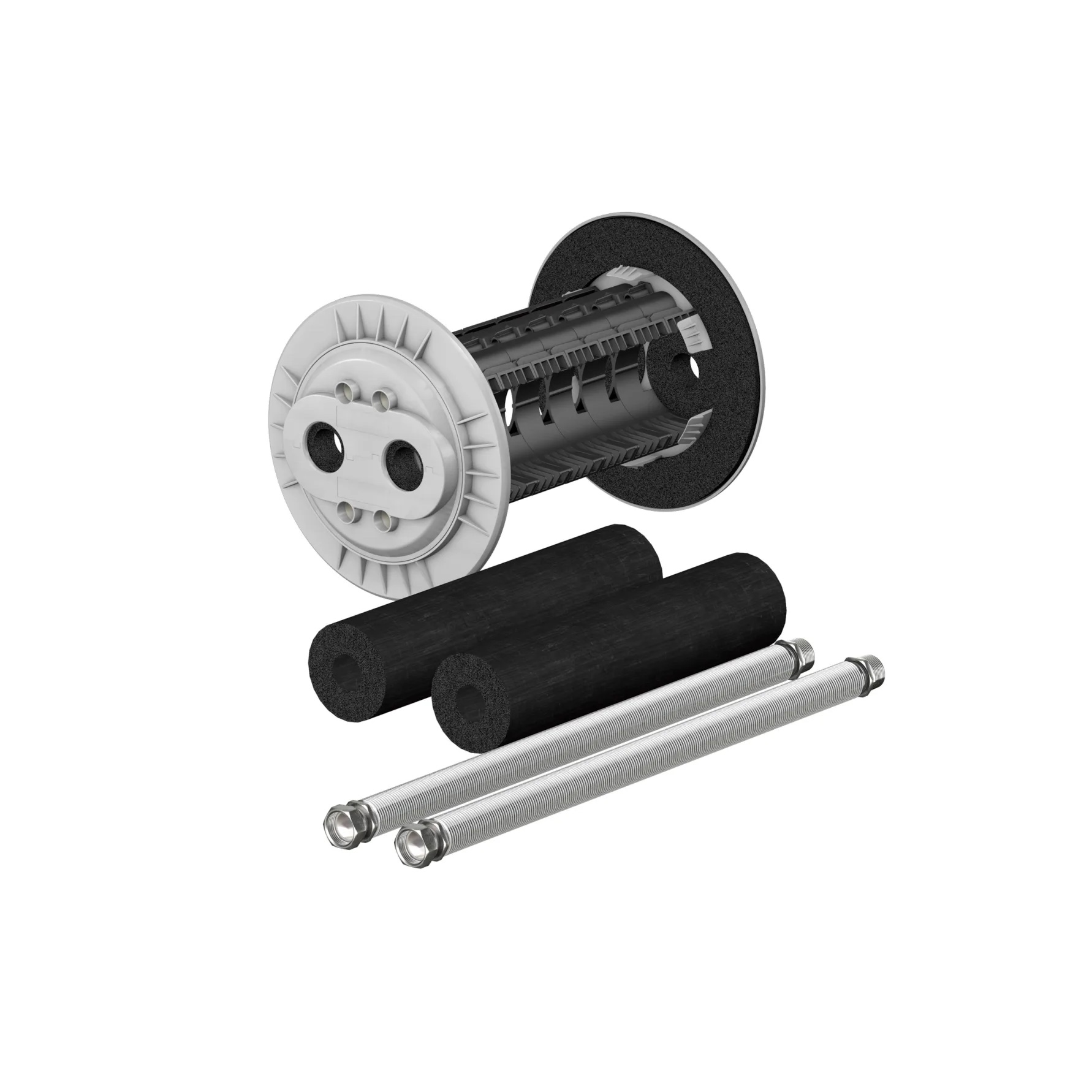

DOYMAfix® Connect HP/O
Erhältlich ist die neue oberirdische Einführung für Wärmepumpenanlagen auch in einer Version mit anschlussfertigen, flexiblen Edelstahlwellschläuchen und integrierter Wärmedämmung. Die DOYMAfix® Connect HP/O ist mit Edelstahlwellschläuchen in DN 25 und DN 32 erhältlich. Beide Versionen sind einseitig jeweils mit einer Überwurfmutter und Außengewinde ausgestattet.
Dieses Produkt ermöglicht aufgrund der flexiblen und ausziehbaren Wellschläuche den einfachen und direkten Anschluss der Wärmepumpe im Außenbereich – sofern die Wärmepumpe direkt vor der Wand steht. Und auch im Innenbereich kann ohne zusätzliche Bögen der Leitungsverlauf vorgenommen und die Inneninstallation direkt angeschlossen werden. Dies bedeutet für ausführende Handwerker eine enorme Zeitersparnis.
Die DOYMAfix® HP/O sowie die DOYMAfix® Connect HP/O sind seit dem 1. Juli 2023 erhältlich. Weitere Informationen gibt es hier.
Die Produktvorteile auf einen Blick:
- Einsetzbar sowohl bei Neubau- und Bestandsgebäuden
- Gesicherte Wärmedämmung – Erfüllung der GEG-Forderung
- Ästhetischer Wandübergang mit ansprechendem Oberflächenfinish
- Universell verwendbar in allen gängigen Wandaufbauten
- Segmentbauweise ermöglicht individuelle Längenanpassung an bauliche Gegebenheiten
- Ein-Personen-Montage
- Einbau direkt nach Wandfertigstellung durchführbar
- Getrennte Verlegung der Rohre und Kabel
- Separate Führung von Spannungs- und Steuerleitungen
- Thermische Trennung vermeidet Wärmebrücken
- Anlagefläche für plane Anbindung der 200%-Außendämmung
- Vogelpicksichere Konstruktion
- Geringes Gewicht erleichtert den Einbau
- Schnelle und einfache Montage spart Zeit
- Gewerkeübergreifende Montage (Rohbau, Elektro, SHK) schafft Flexibilität im Bauablauf
Technische Details:
- Luftdicht nach DIN EN 13829
- Dichtheit gegen Spritzwasser, IP44 nach DIN EN 60529
- Schalldämmung nach DIN 4109-2
- Korrosionsfreies Bauteil
Die Durchführung besteht aus:
- Innen- und Außenabdichtung
- Variabel anpassbare Abdichtelemente für die Rohrleitungen
- Flexible Kabelabdichtungen
- Steckbare Verbindungssegmente
- Expansionsschaum zur Verfüllung
