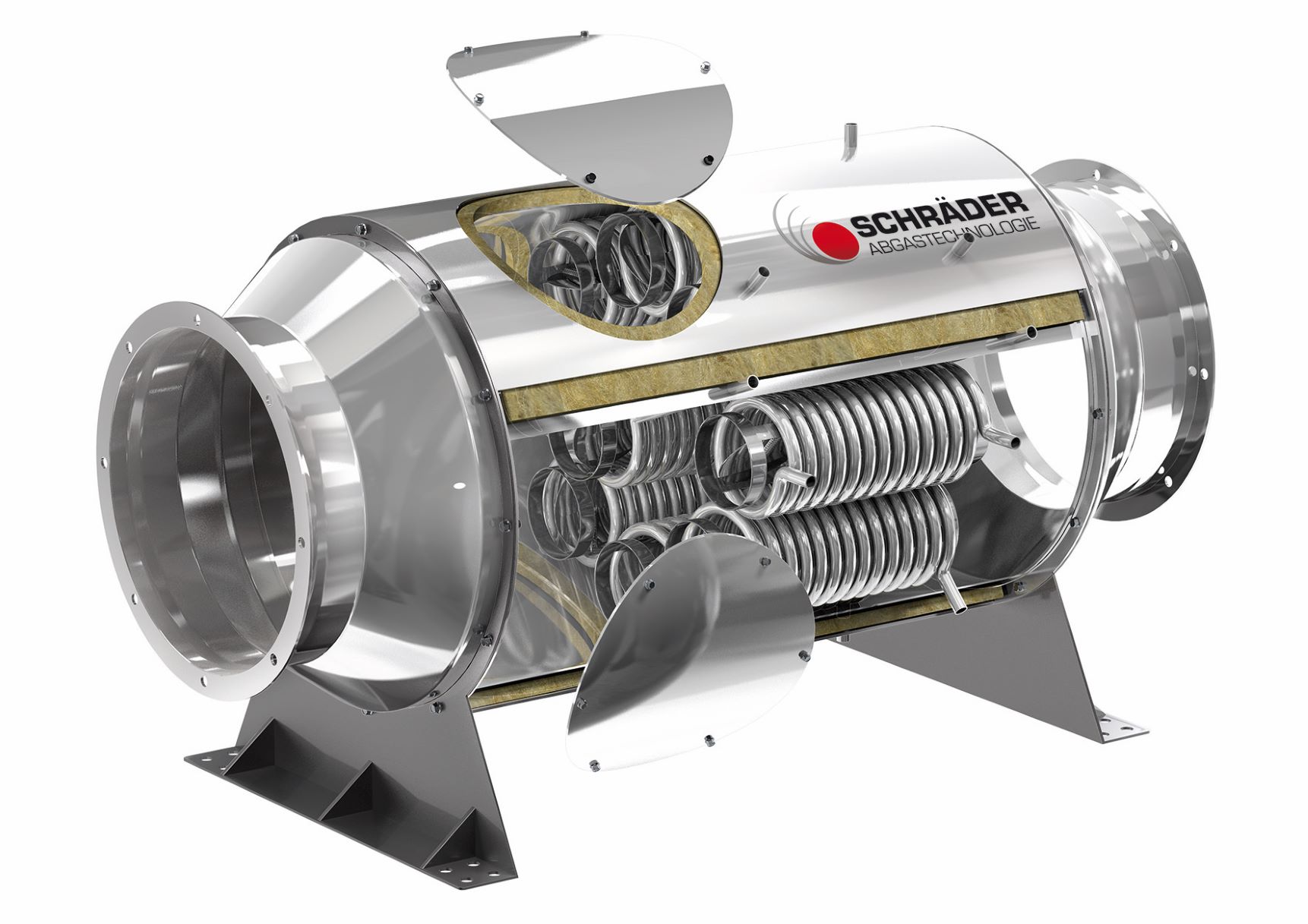

Das Innere des ThermTube: Rohrschlangen-Wärmetauscher und inkludierte Leitbleche erzielen eine hohe Effizienz.
Quelle / alle Fotos: Schräder Abgastechnologie, Kamen

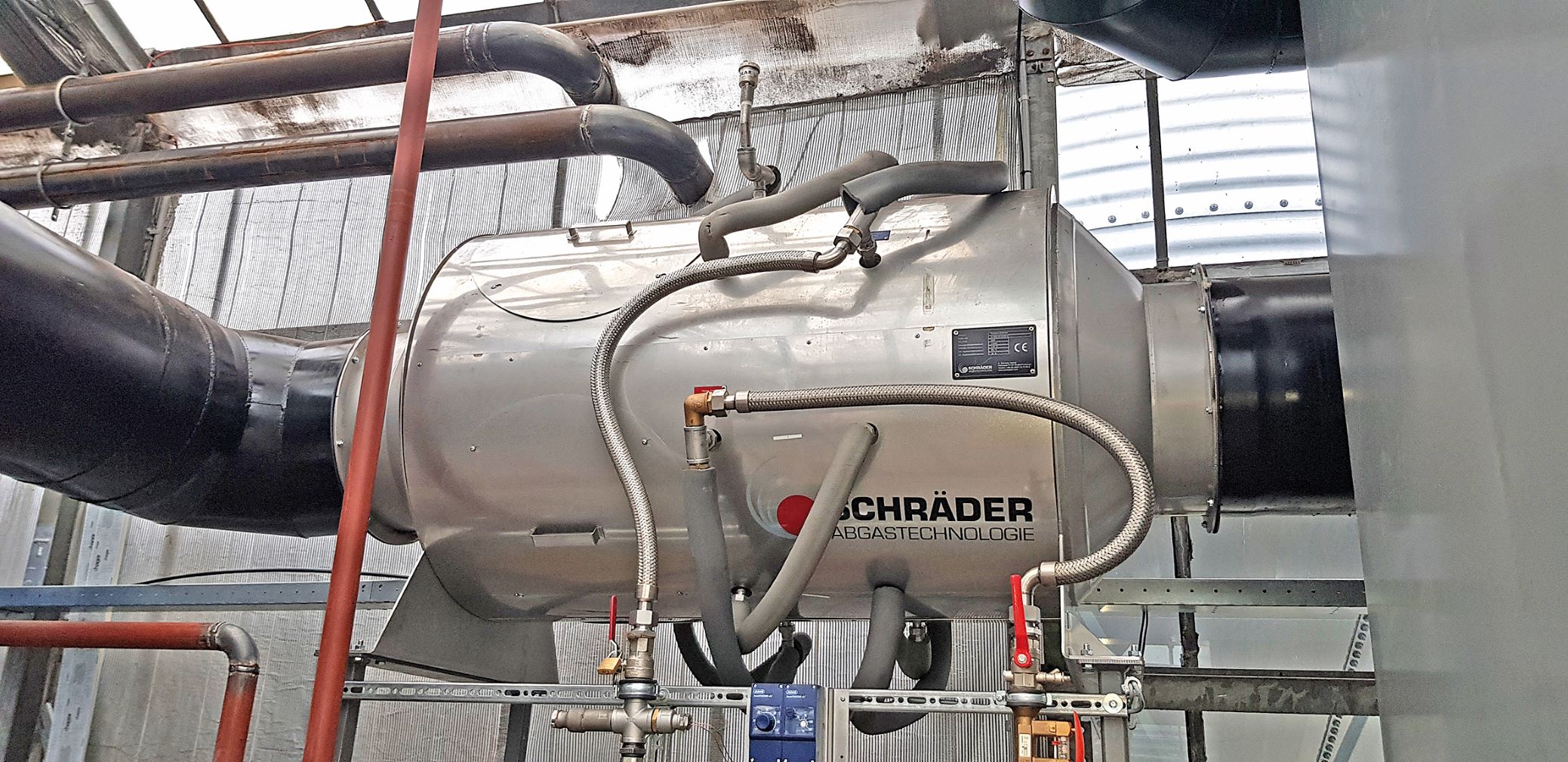

Durch die Rohr-in-Rohr-Konstruktion ist der ThermTube Bestandteil des Abgasrohres und überzeugt mit auffallend niedrigen Druckverlusten. Ein weiterer Vorteil: Die kompakte Bauweise benötigt wenig Platz. Je nach Leistung lassen sich bis zu neun Wärmeübertrager im Inneren parallel integrieren.
Diese Wärmeübertrager sind als Rohrschlangen-Wärmetauscher mit inkludierten Leitblechen ausgeführt. Daher punktet der ThermTube mit seiner kompakten, wartungsarmen Bauweise. „Mit diesem Abgaswärmetauscher lassen sich zahlreiche Anlagen ausstatten“, erklärt Karl-Heinz Schräder, Inhaber der Schräder Abgastechnologie. „Das Potenzial für die Rückgewinnung ist hoch und sollte genutzt werden.“
Im ThermTube wird das Abgas an den Rohrschlangen vorbeigeführt und erhitzt dabei das darin befindliche Wasser. Im Hohlraum der Rohrschlangen befinden sich Bimetall-geregelte Leitbleche. Sie lenken die heißen Abgase mehrfach um. Dieser Vorgang erfolgt temperaturabhängig. Das in der Rohrschlange erwärmte Wasser kann zur Anhebung der Kesselrücklauftemperatur oder direkt zur Warmwasserversorgung genutzt werden.
Alle Varianten eignen sich zur Nachrüstung und bei Neuanlagen. Sie werden individuell für das jeweilige Projekt geplant und gefertigt. Dabei liegt der Fokus besonders auf Lösungen, die flexibel, sicher, langlebig und servicefreundlich sind. Gleichzeitig werden die wirtschaftlichen Aspekte wie beispielsweise die niedrige Amortisationszeit bedacht.
