Start: Maße ermitteln; Installationsbox Easy Connect setzen und Anhand der gewonnen Maße Position der Box bestimmen und markieren. Anschließend Box aufkleben und an Ablauf anschließen. Dritter Schritt: Easy Connect in den Bodenaufbau einarbeiten.
Bette (alle Bilder)
Die Vorgaben des Boardinghouse Stayery waren sehr konkret: Barrierearm, normgerecht, im Zeit- und Kostenplan, wartungsarme Nutzung, erhöhter Schallschutz, einfache Reinigung – so die Wünsche des Auftraggebers… Umgesetzt wurden diese mit einer Produktkombination aus Installationsbox Easy Connect, BetteFloor Duschflächen aus glasiertem Titan-Stahl mit Minimum-Wannenträgern sowie BetteSolid Ablaufgarnituren. So wurden 126 Duschplätze in Bielefeld dank der Kombi-Lösung von Bette zeitsparend und normgerecht sicher installiert. Der mit der Installation beauftragte Haustechnik-Fachbetrieb, die Friedrich Reitemeier GmbH, konnte dank der Bette Produkt-Kombis fast die Hälfte der Zeit einsparen, die er gewöhnlich für die Installation solcher Duschplätze benötigt. Projektleiter Christian Mowe, Friedrich Reitemeier GmbH: „Die Lösung von Bette ließ sich sehr schnell verarbeiten. Ich würde schätzen, dass wir gegenüber den Lösungen, mit denen wir bisher gearbeitet haben, fast die Hälfte der Zeit einsparen konnten. Bei 126 Einheiten wie im Fall des Boardinghouse ist das ein erfreulicher Zeitgewinn.“ Neben der Zeitersparnis bietet die Lösung eine hervorragende Geräuschdämmung. Bei einer Montage auf Estrich inklusive Dämmung wird die Kombination aus superflacher Dusche und Minimum-Wannenträger mit einem Schallpegel von nur 17 dB(A) auch den erhöhten Anforderungen der Schallschutzstufe 3 der VDI 4100 mehr als gerecht. Dank des glasierten Titan-Stahls sind die neuen Duschplätze auch ideal für den harten Alltag im Boardinghouse mit häufig wechselnden Mietern vorbereitet. Das hochwertige Material ist nicht nur äußerst langlebig und robust – Bette gewährt 30 Jahre Garantie darauf –, sondern mit seiner glatten, widerstandsfähigen Oberfläche auch sehr hygienisch und pflegeleicht. Das verwendete Ablaufsystem BetteSolid ist darüber hinaus selbstreinigend dank seiner besonderen Konstruktion ohne tote Ecken oder Grate im Innern. Haare und Schmutz können nicht im Ablauf oder im dahinter liegenden Rohrsegment verfangen und werden einfach in die Kanalisation gespült – das reduziert Reinigungszeit, Reinigungsmittel und Wartungsbedarf für das Boardinghouse. Praktisch ist auch, dass der Ablauf der Dusche dank der Easy Connect Installationsbox jederzeit einfach auf Undichtigkeiten überprüft werden kann. Dazu muss der Ablauf lediglich abgeschraubt werden, was einen prüfenden Blick in das Innere der Box erlaubt.
Vorgehensweise/Montageschritte:
1. Maße ermitteln – Maß vom Wannenrand zur Mitte des Ablaufs ermitteln.
2. Installationsbox Easy Connect setzen – Anhand der gewonnen Maße Position der Box bestimmen und markieren. Box aufkleben und an Ablauf anschließen.

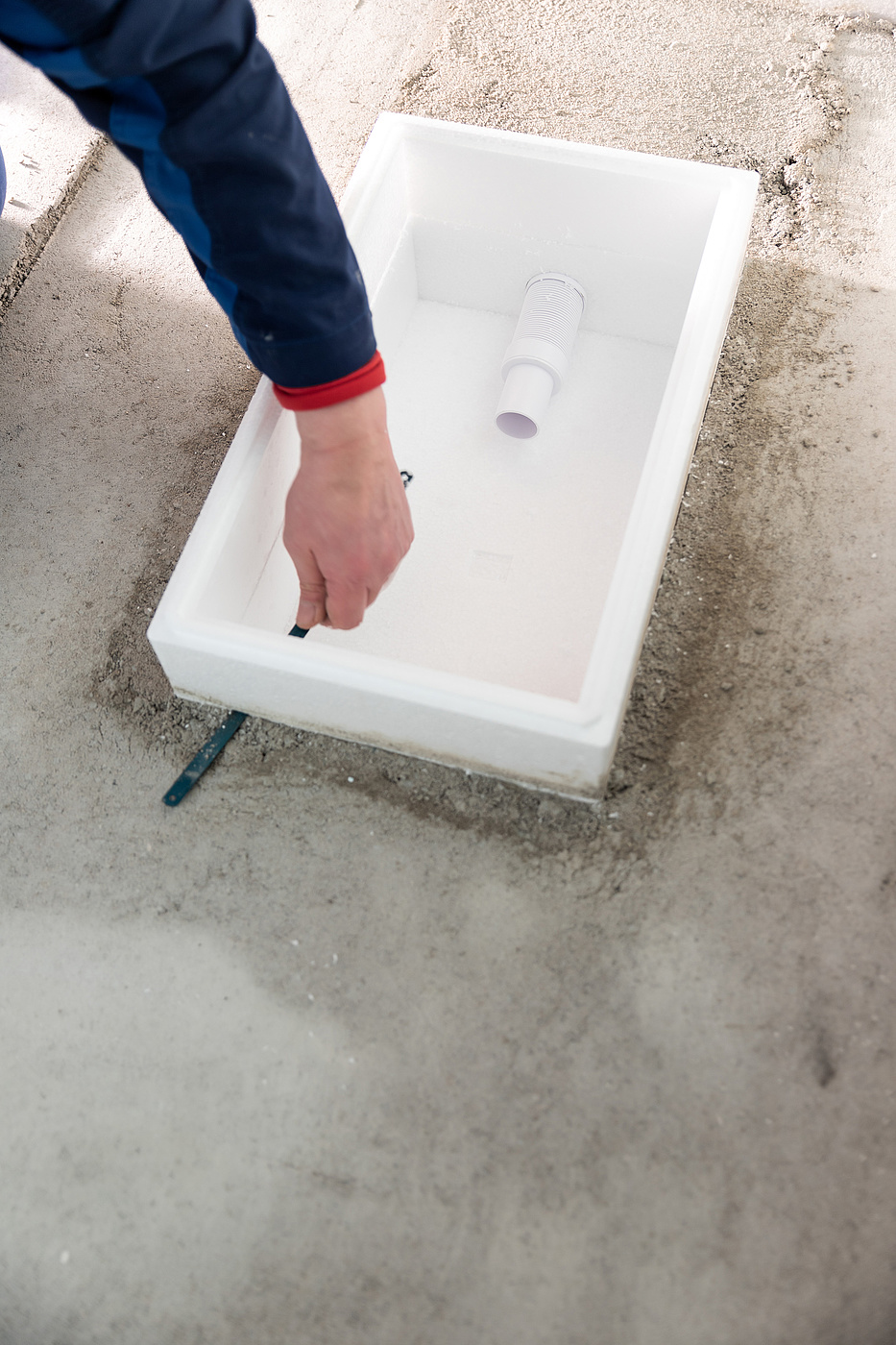

3. Easy Connect in den Bodenaufbau einarbeiten – Boden aufbauen (Dämmung, Trittschall, Estrich) und Box herunterschneiden. Die Einbauhöhe kann zwischen 105 und 205 mm flexibel gewählt werden, eine Unterfütterung der Box ist nicht nötig. (siehe Bild 1 und 2)

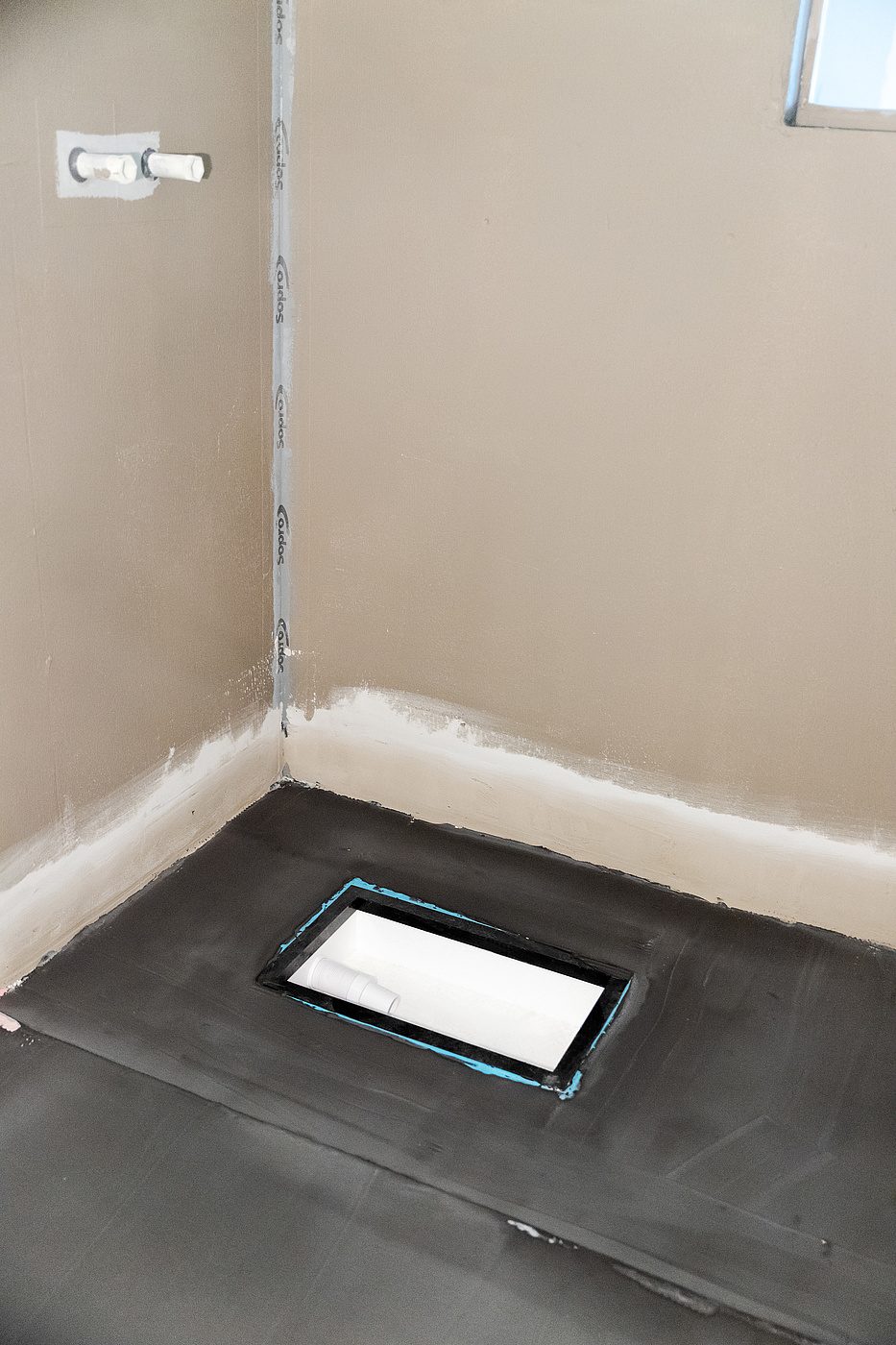

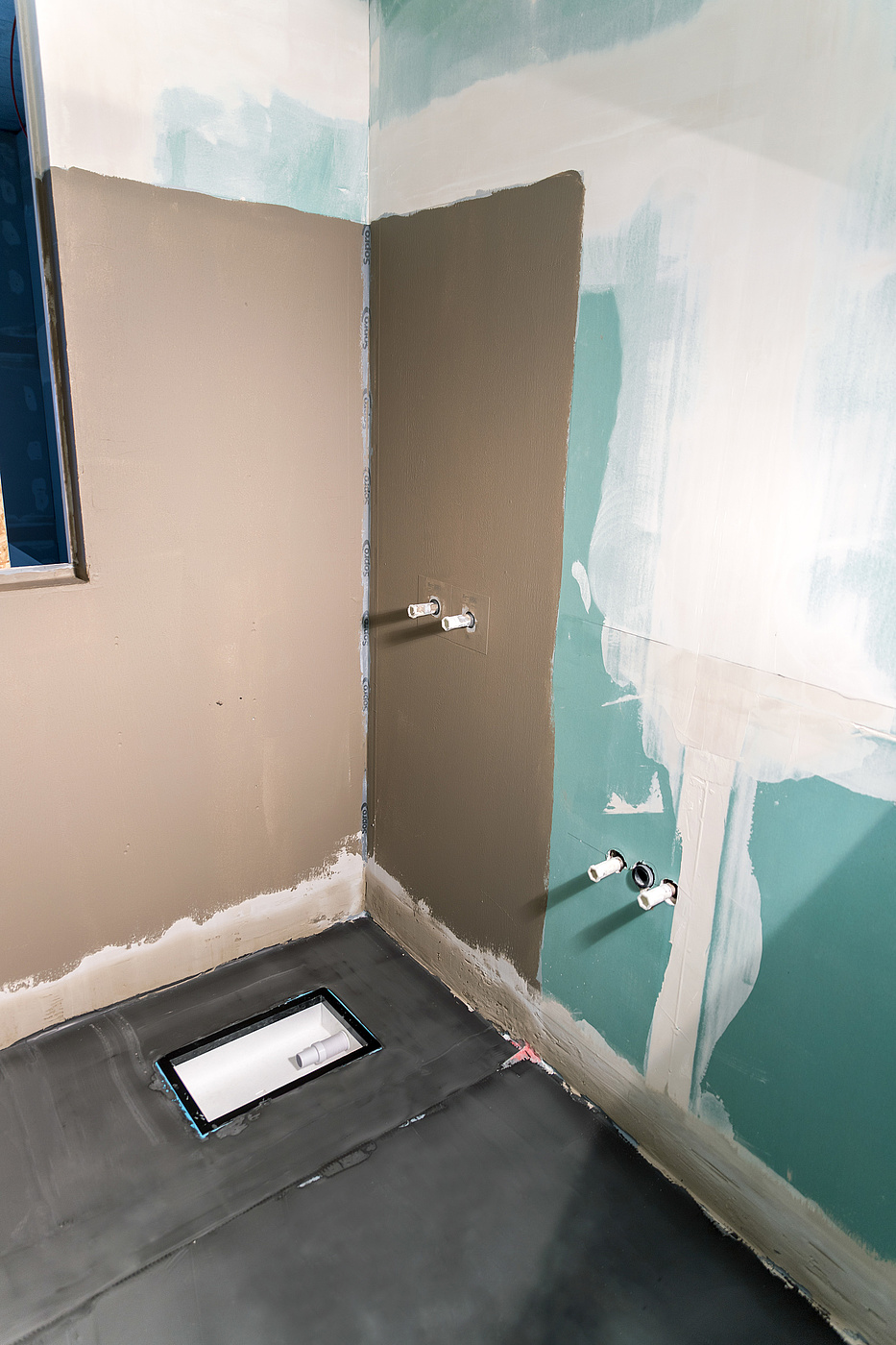

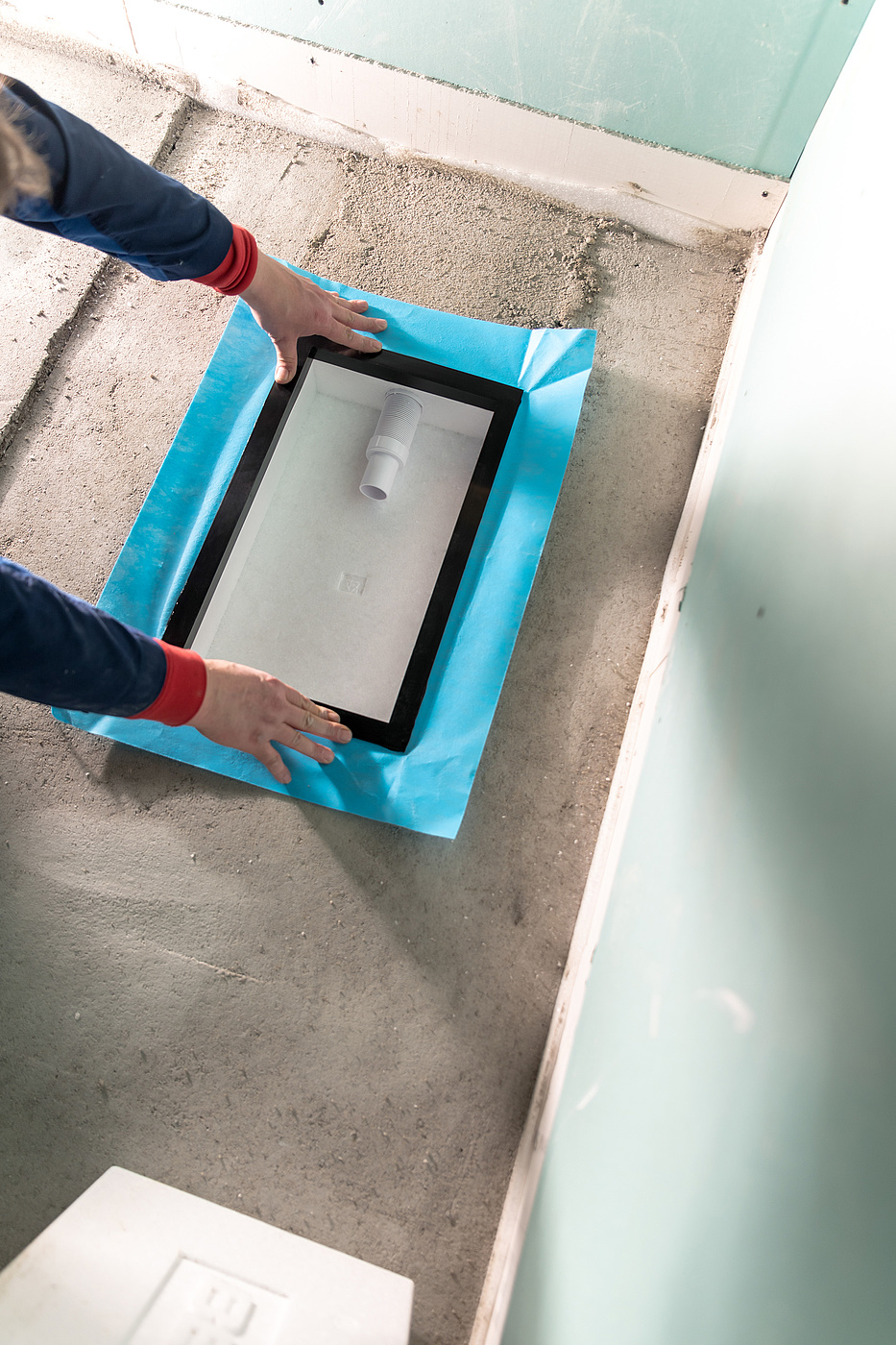

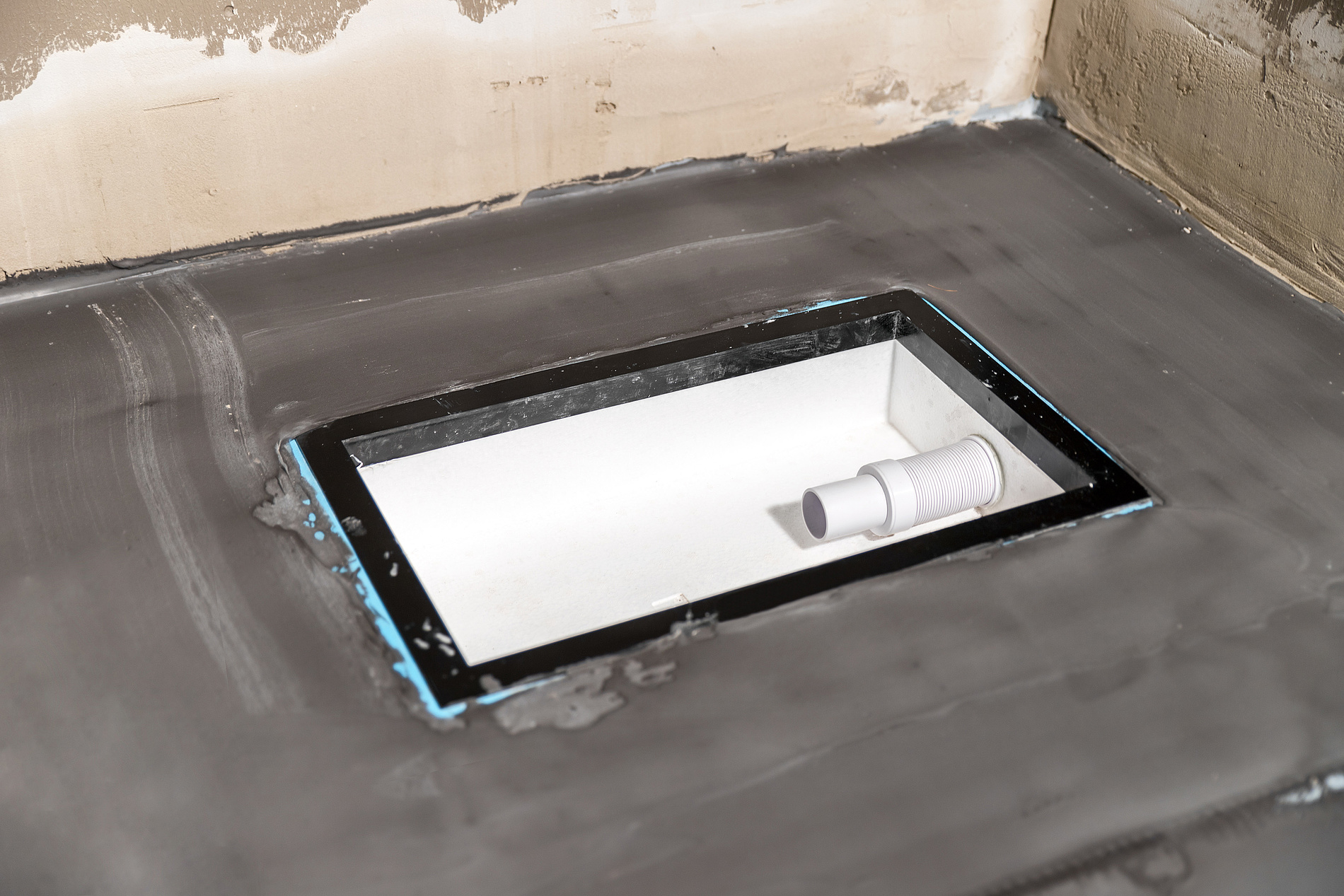

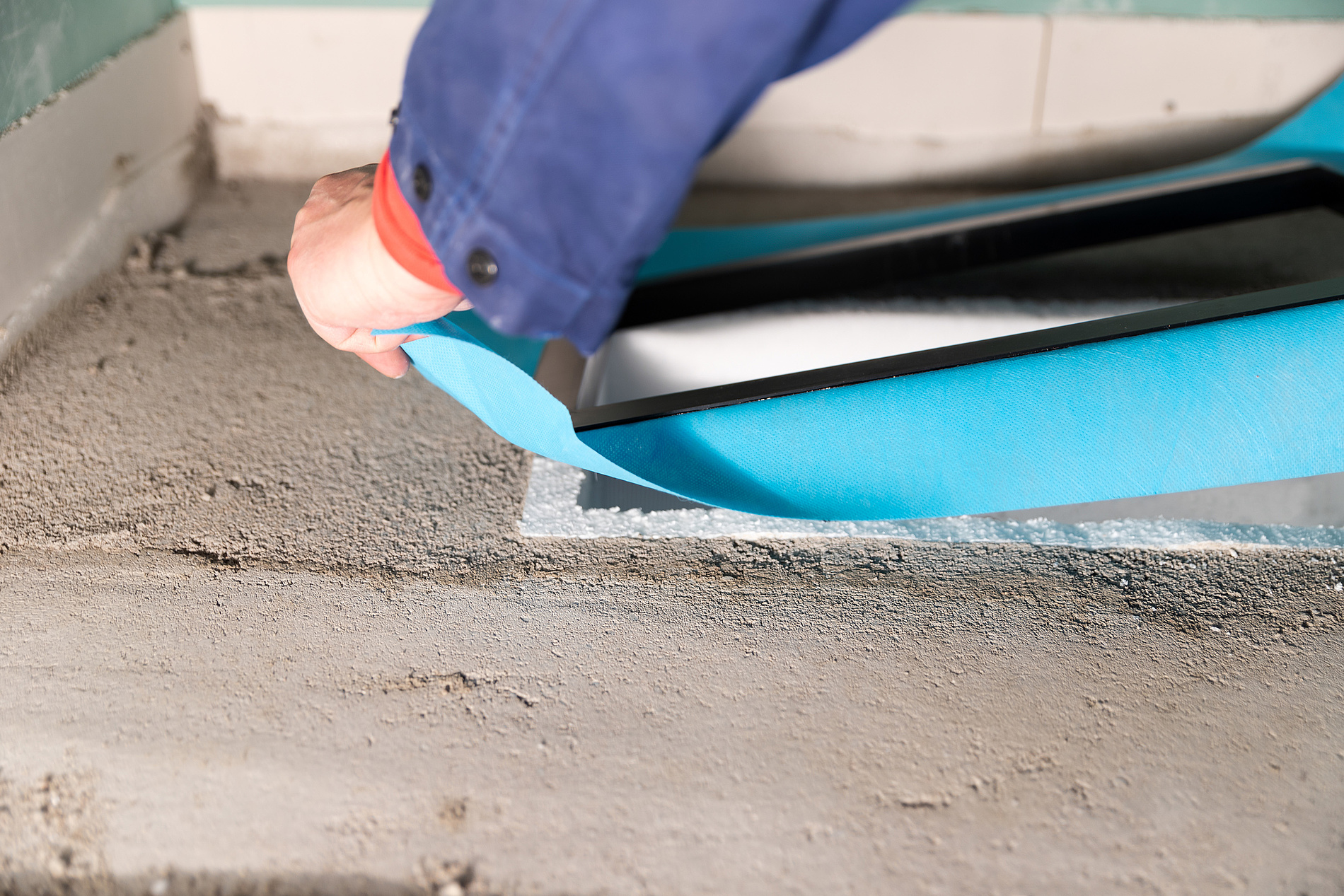

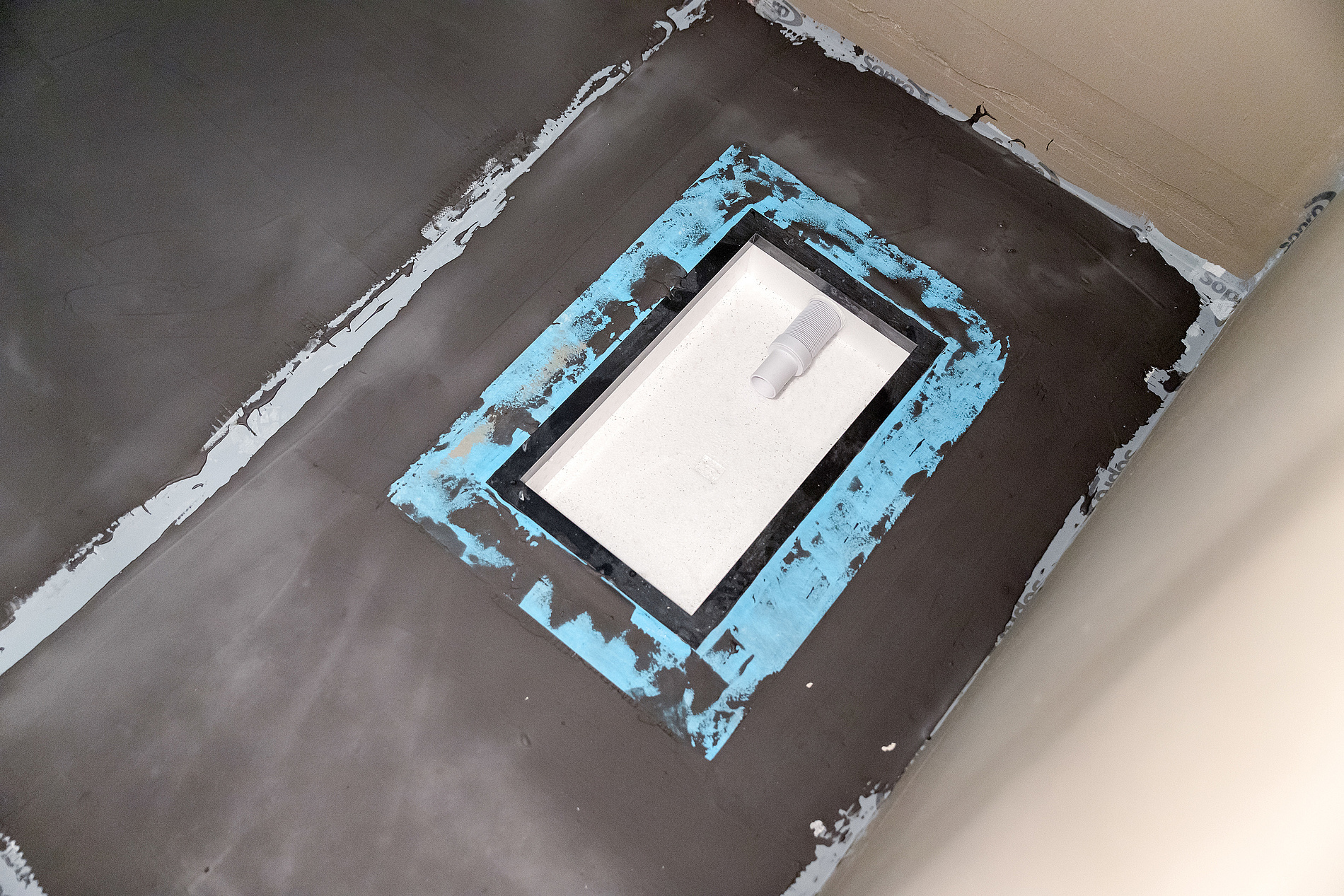

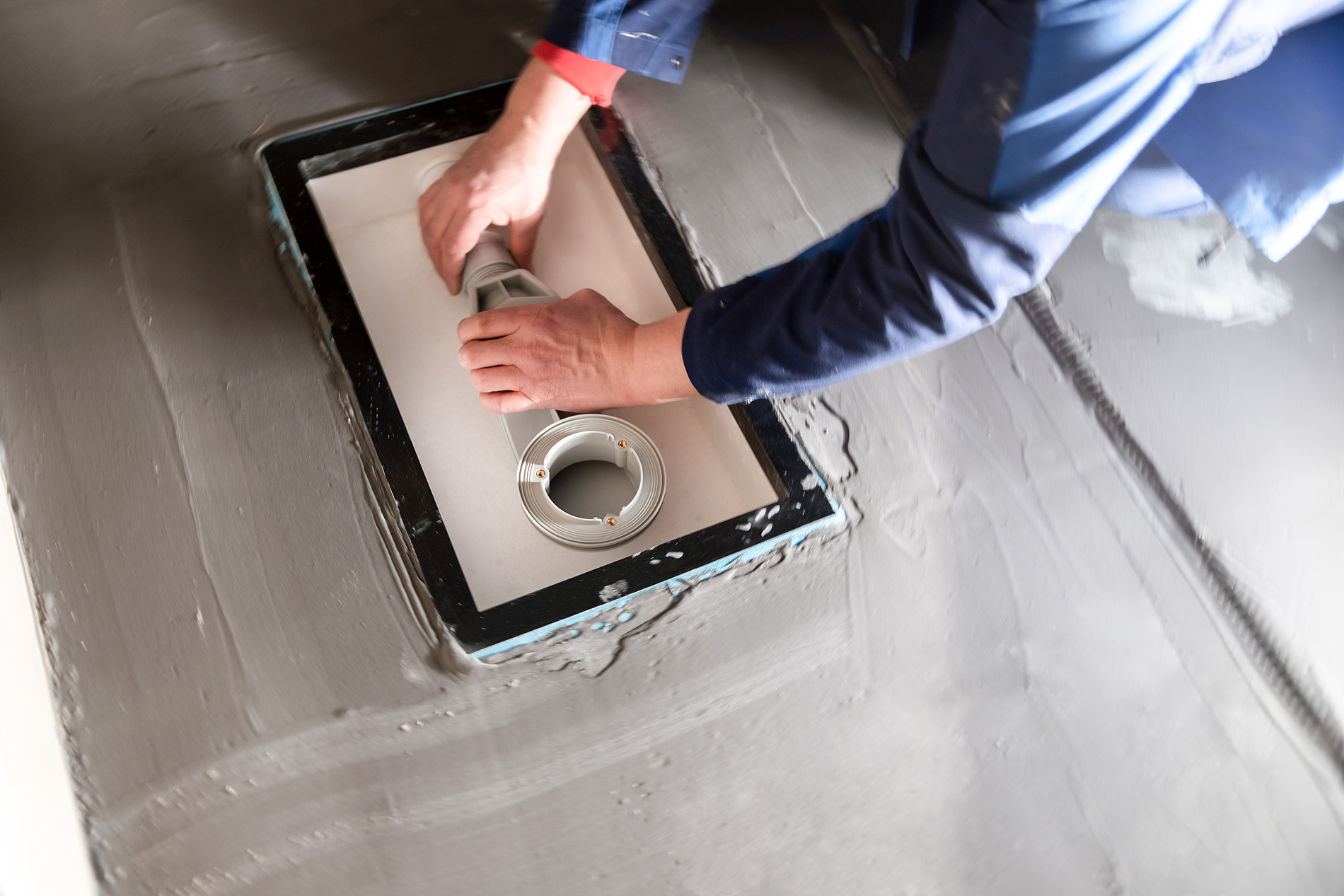

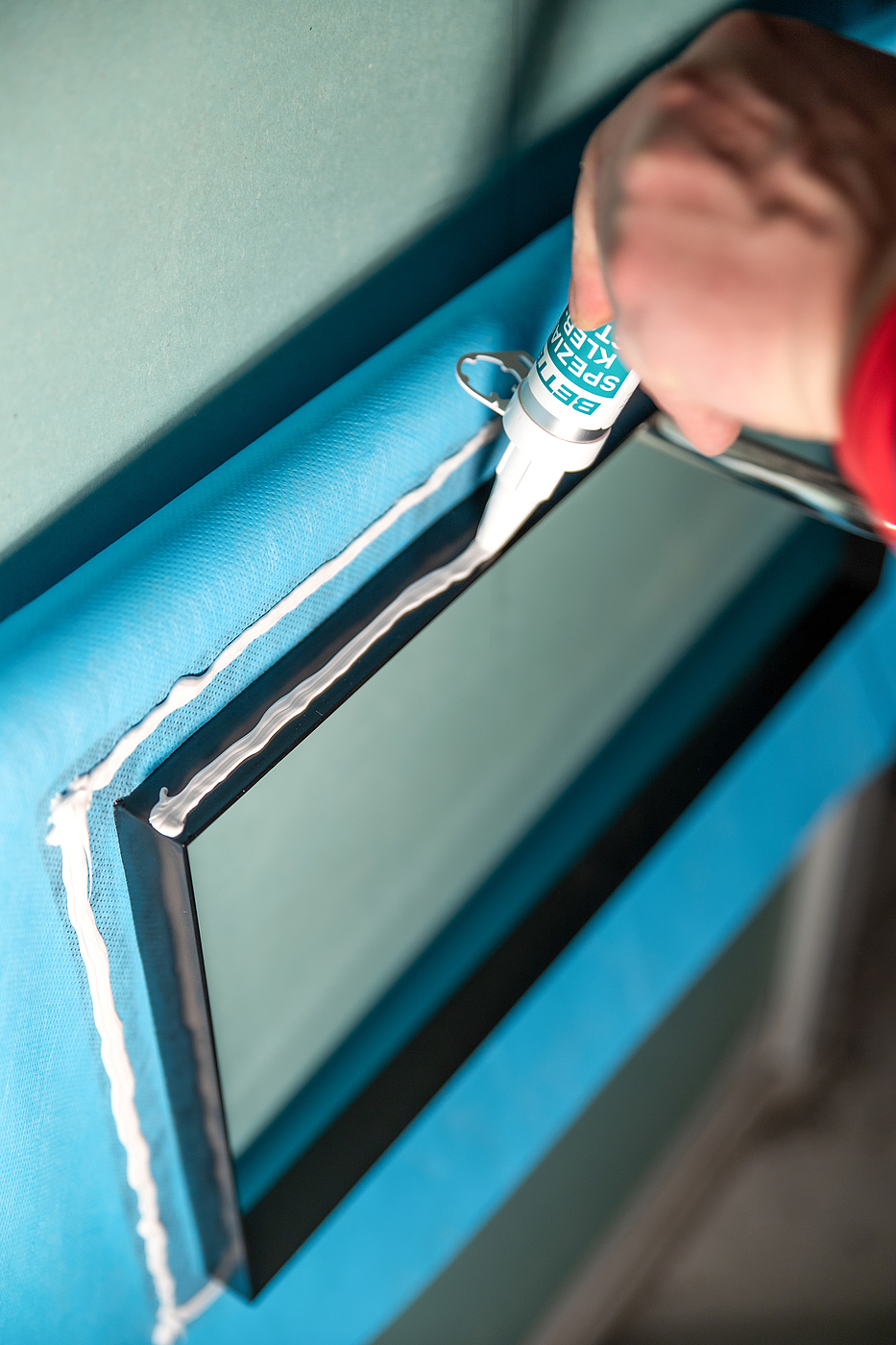

4. Abdichten – Mitgelieferte und vorkonfektionierte Dichtmanschette einkleben, erste Dichtebene auf Wand und Boden auftragen, Dichtmanschette in die Verbundabdichtung einarbeiten. Garnitur anschließen und Deckel auflegen. Der Deckel schützt den Ablauf im Inneren vor Schmutz und Beschädigungen. Nach Einbringen der Dichtschlämme durch den Fliesenleger ist Easy Connect normgerecht nach DIN 18534 in die Verbundabdichtung integriert. (siehe Bilder 3 bis 11)

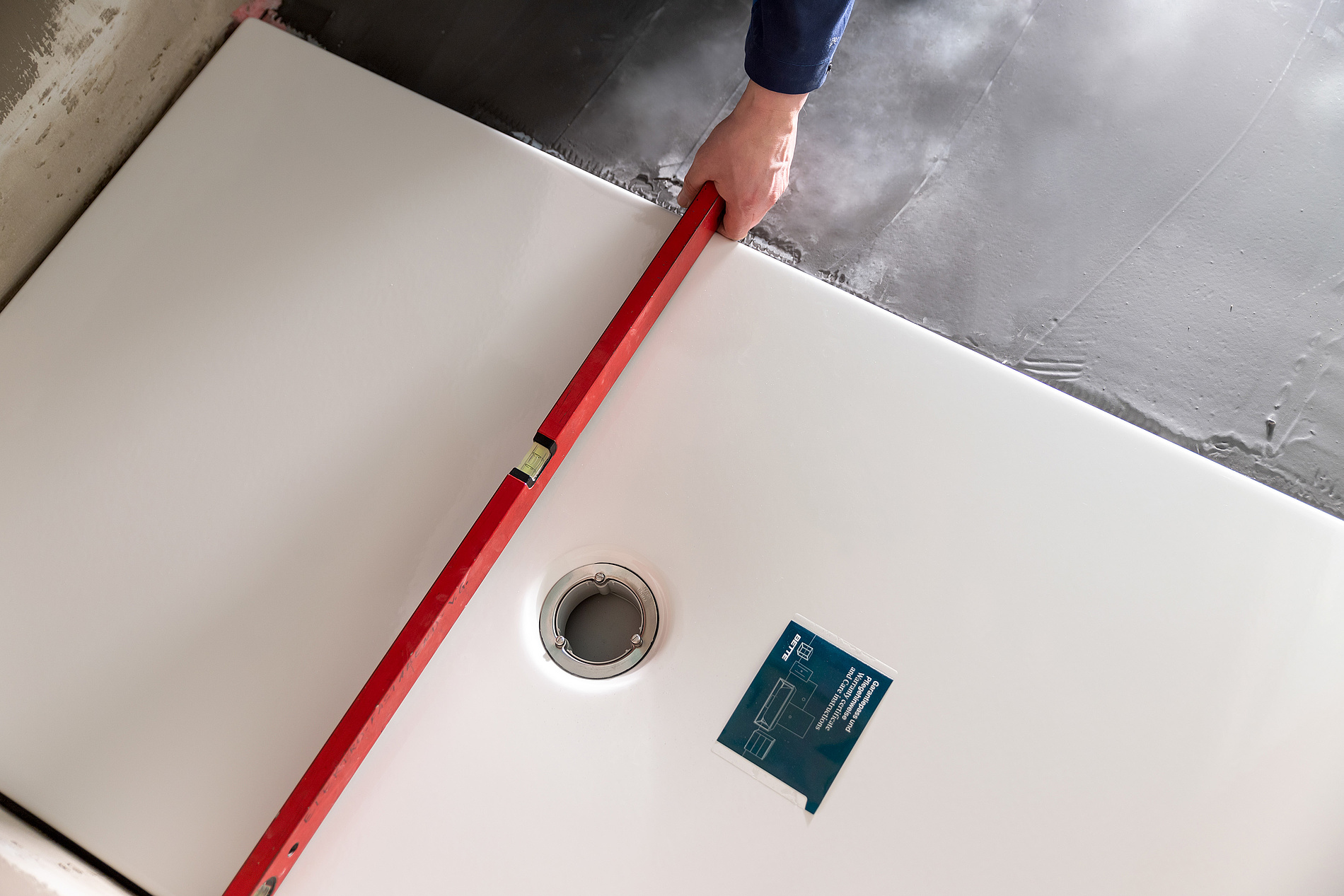

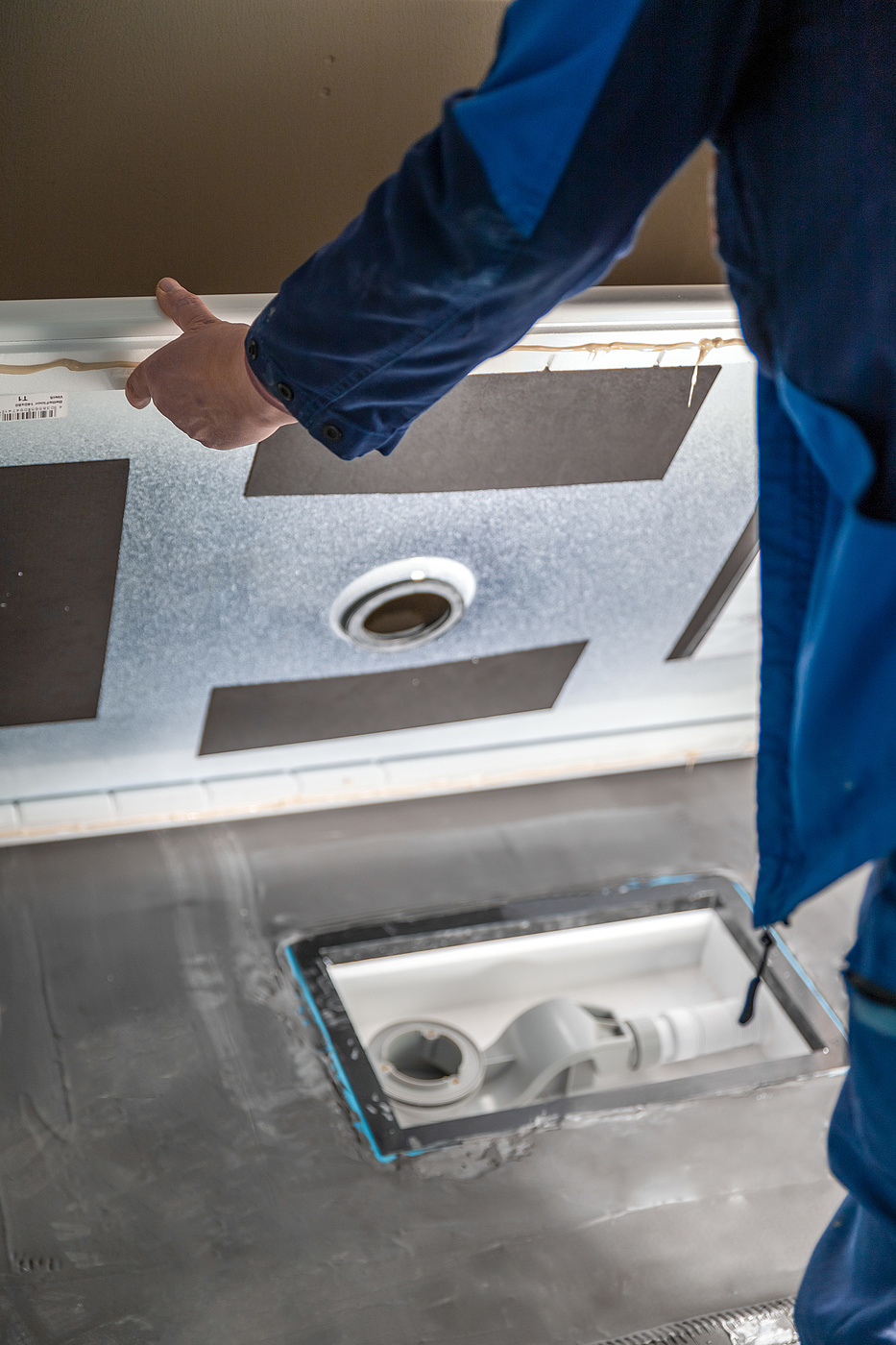

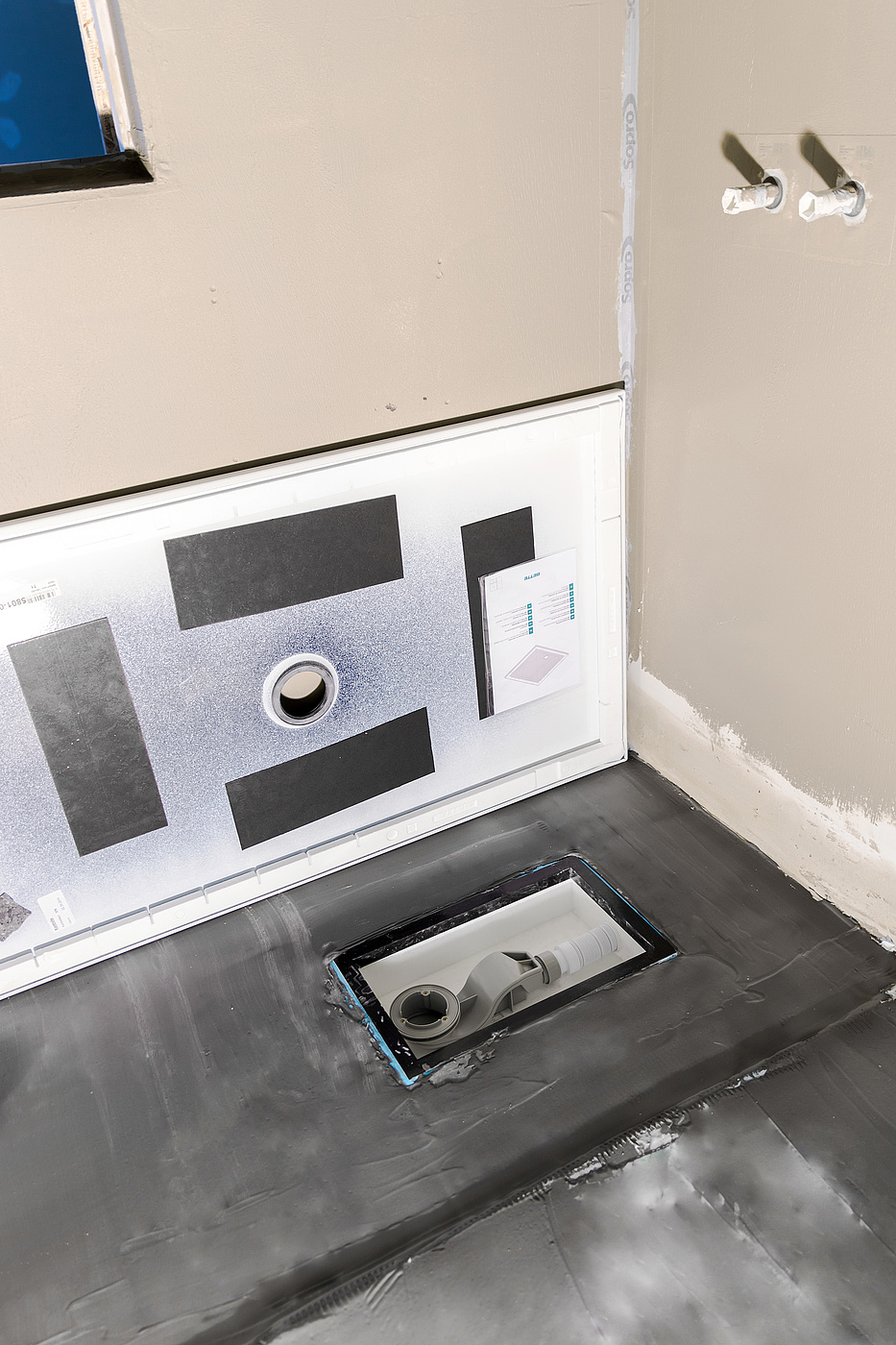

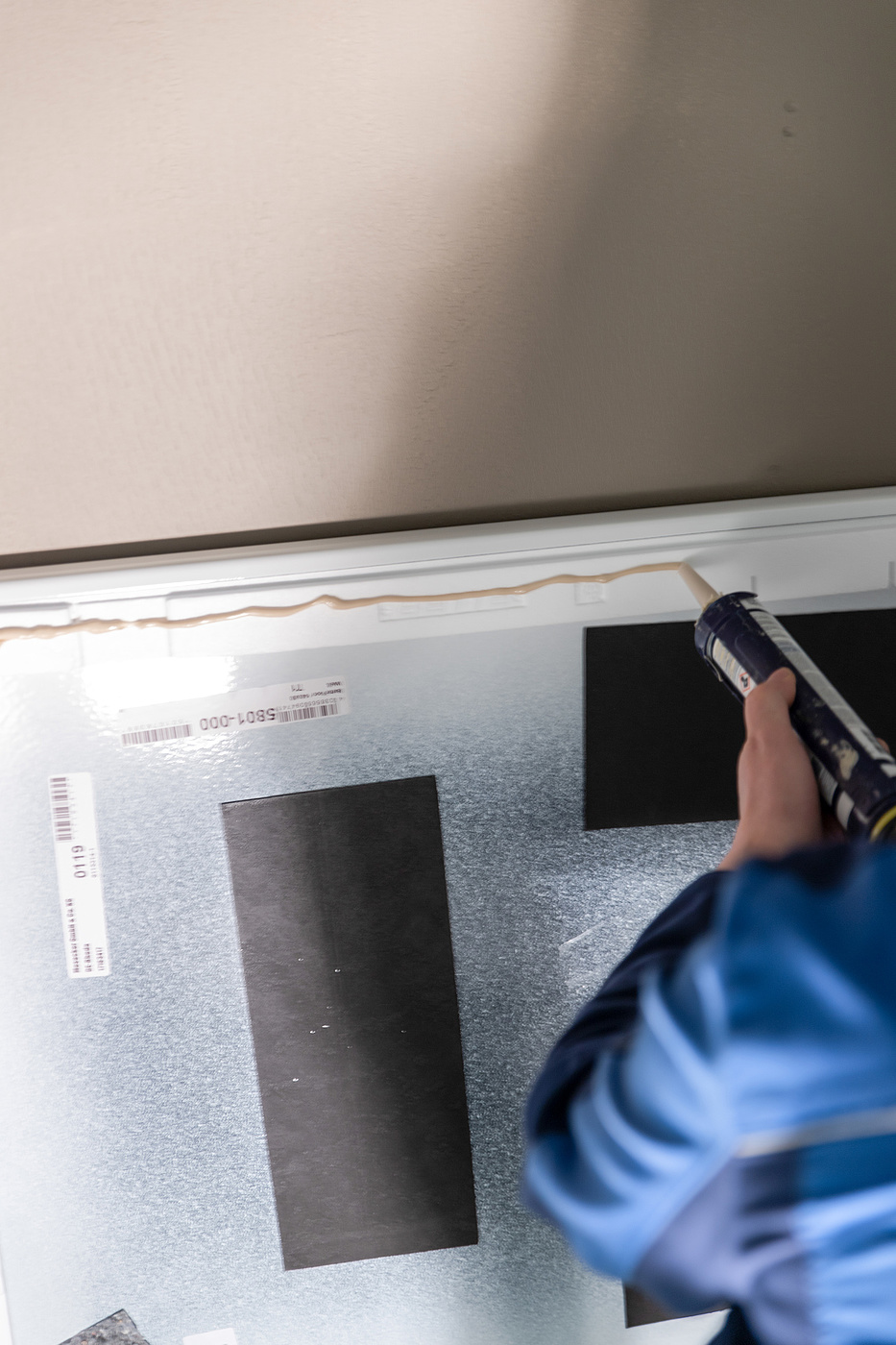

5. Wannenträger und Duschwanne montieren – Der Minimum-Wannenträger wurde bereits ab Werk mit der Duschfläche vorkonfektioniert. Kleber aufbringen und Duschwanne auf den Estrich kleben. (siehe Bilder 12 und 13)

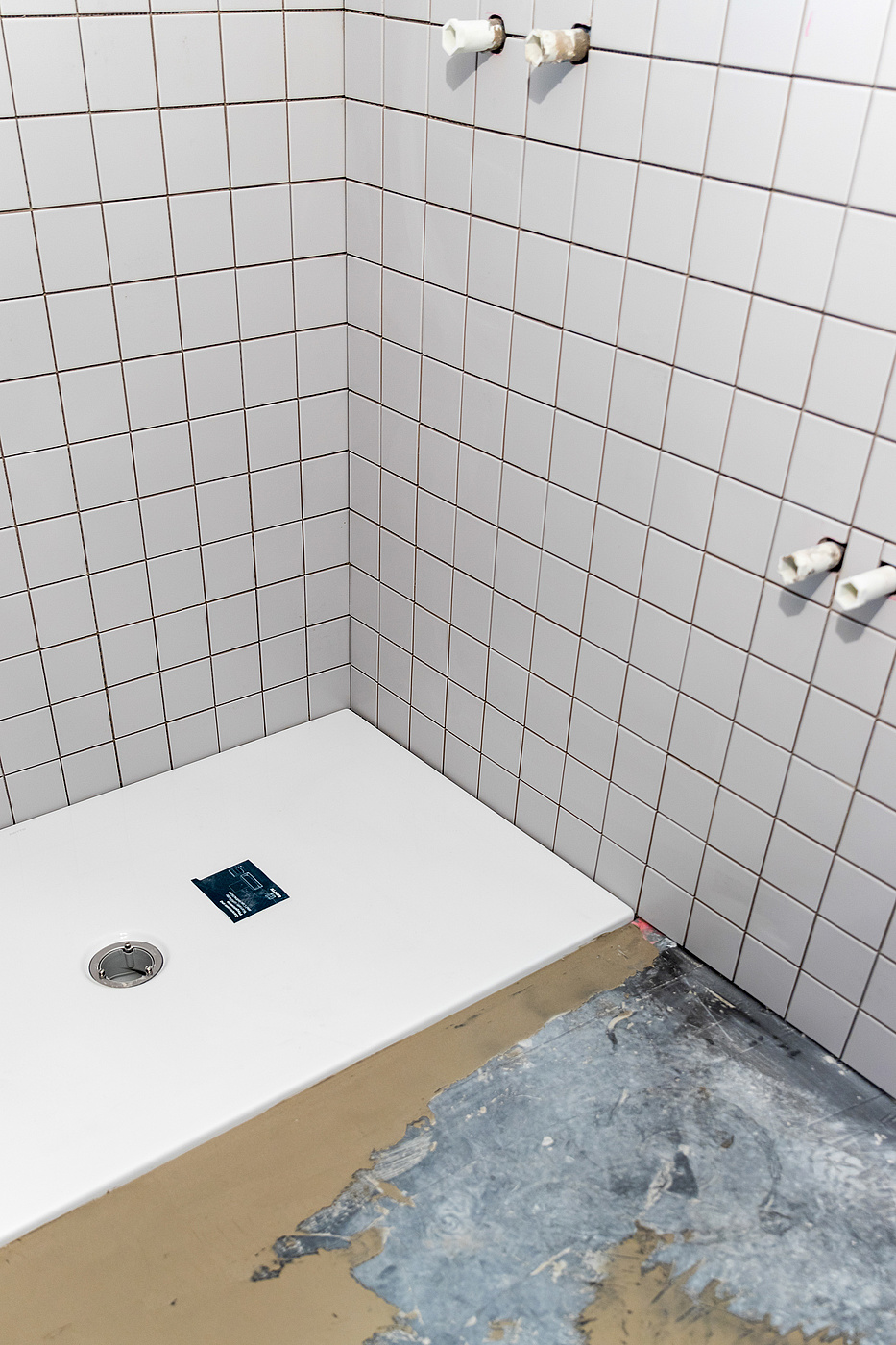

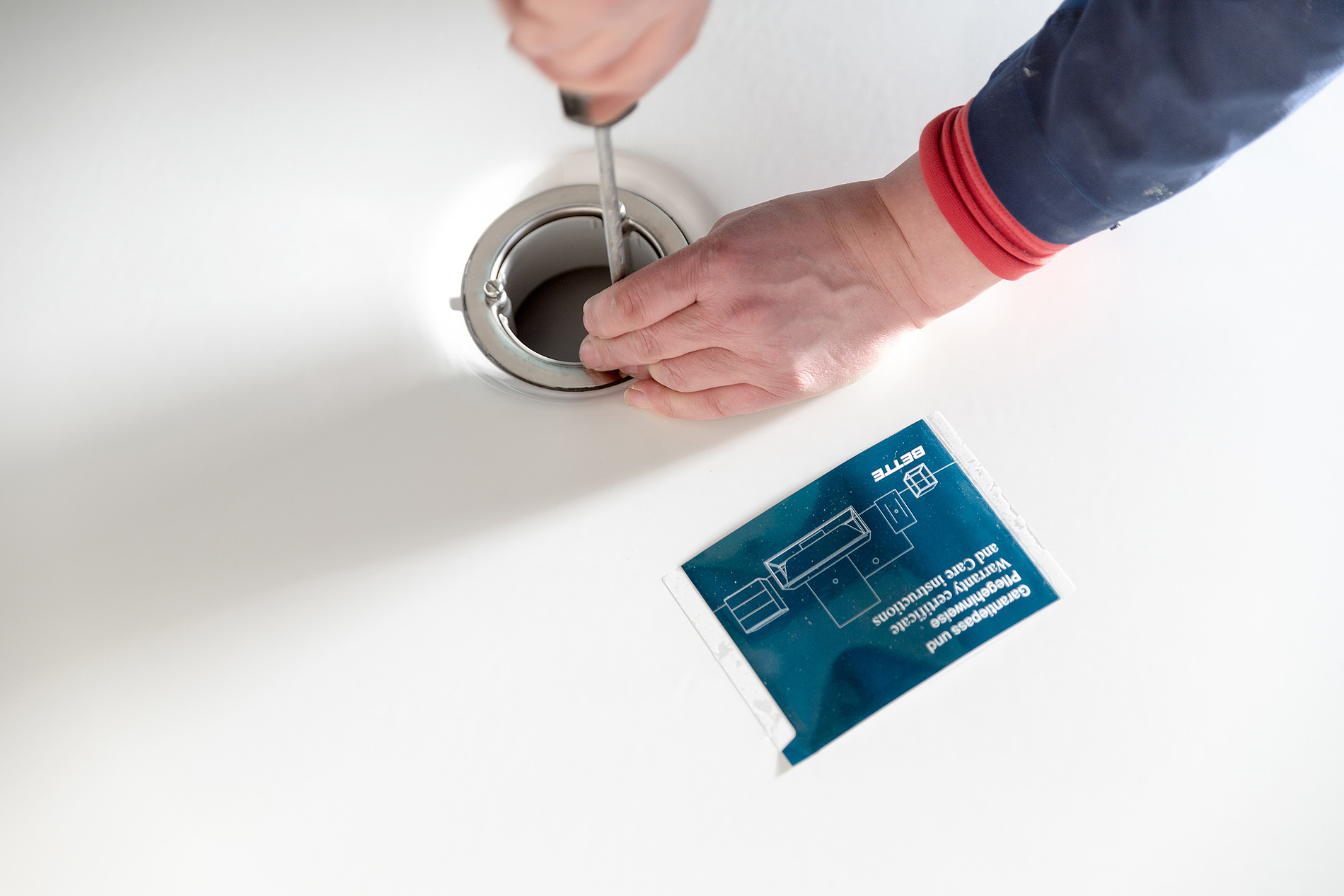

6. Ablauf herstellen und Endkontrolle – Ablauf festschrauben, Endkontrolle – fertig! (siehe Bilder: 14 und 15)
Factbox
Adresse des Objekts:
STAYERY Bielefeld, Herforder Str. 69, 33602 Bielefeld
Eigentümer:
BD Apartment GmbH, Schönhauser Allee 43A, 10435 Berlin
Architektur:
Stopfel Architekten BDA, Schumannstraße 2, 33604 Bielefeld
Innenarchitektur: Studio Aisslinger GmbH & Co. KG, Heidestraße 46-52, 10557 Berlin
Haustechnik:
Friedrich Reitemeier GmbH, Pivitstraße 24, 32602 Vlotho
