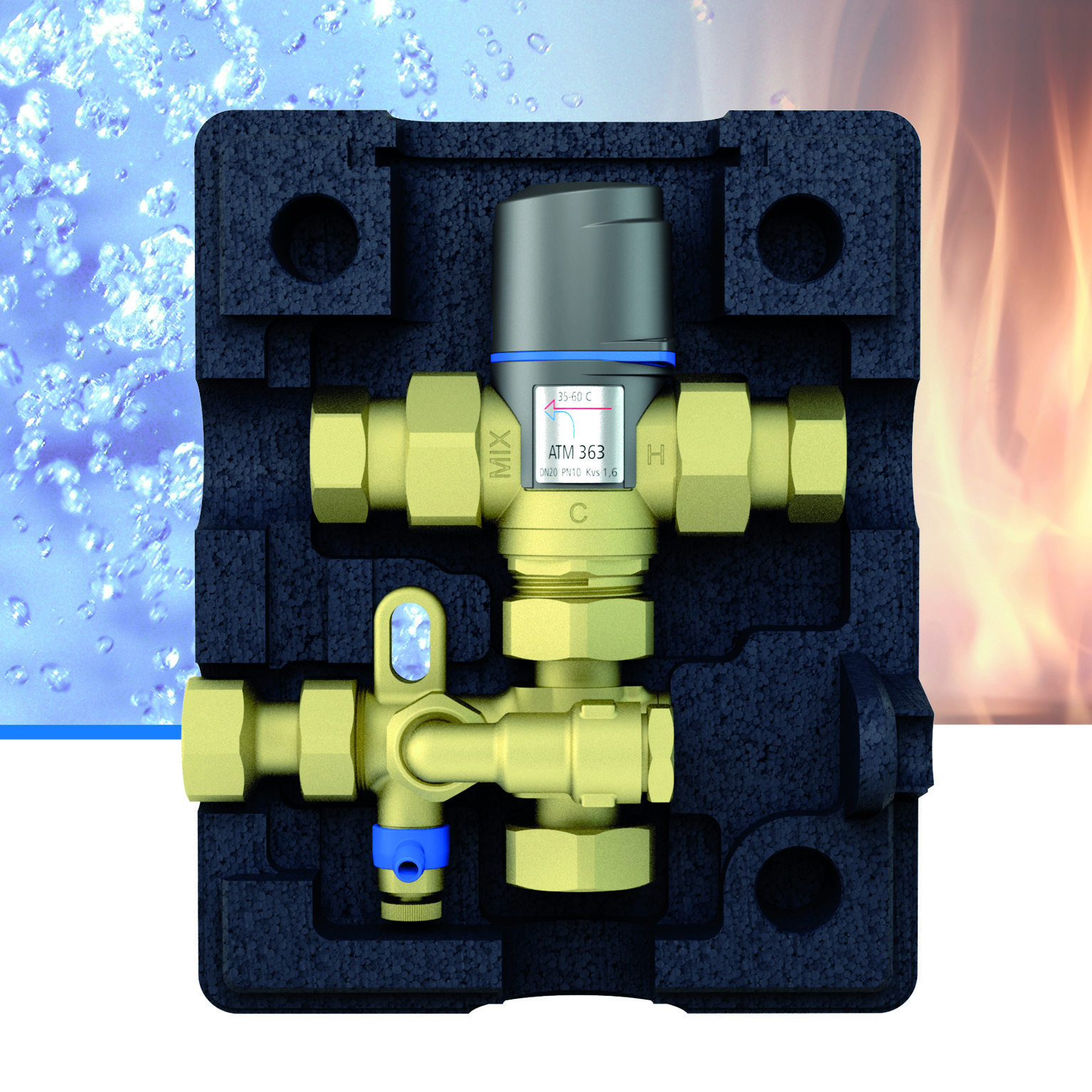

Thermisches Mischventil ATM 363 WMG

Das System wurde zur Erstellung oder Nachrüstung einer Brauchwasser-Zirkulationsanbindung an einen Energiespeicher (Warmwasserspeicher / Schichtenspeicher mit Hygienewärmetaucher) mit bereits vorhandener sicherheitstechnischen Ausrüstung und Pumpe konzipiert. Die kompakte, fest vormontierte und dichtheitsgeprüfte Baugruppe in formschlüssiger Isolation besteht aus einem einstellbaren thermostatischen Mischventil, Verbindungsteilen nach DIN 1988, einem Strömungsteiler mit Rückflussverhinderer sowie einem Lanzenanschluss und Entleerventil zum Entlüften oder Spülen der Zirkulationsleitung. Zur einfachen Einstellung der gewünschten Temperatur des zu mischenden Wassers steht ein Mischventil-Regelknopf mit Temperaturskala (35/60 °C) zur Verfügung. Eine Schutzhaube schirmt den Regelknopf vor unsachgemäßer Bedienung ab und kann verplombt werden, um unsachgemäßem Verstellen vorzubeugen. Durch ein Sichtfenster in der Haube ist die gewählte Einstellung jederzeit sichtbar. Bei unterbrochener Kaltwasserleitung schließt das Ventil automatisch die Heißwasserzufuhr und schützt so vor Verbrühungen. Das Mischventil ATM 363 WMG verträgt Mediumtemperaturen bis max. 95 °C und Anlagendrücke bis max. 10 bar. Als Systemanschlüsse stehen G¾ IG und G1 IG Anschlüsse zur Verfügung. Das System ist für den Anschluss (G½ IG) an eine Zirkulationsleitung ausgelegt. Eine formschlüssige Polypropylen-Isolation macht zeitaufwändige Isolier- oder Dämmarbeiten überflüssig. Die Montage ist schnell und einfach durchführbar.
