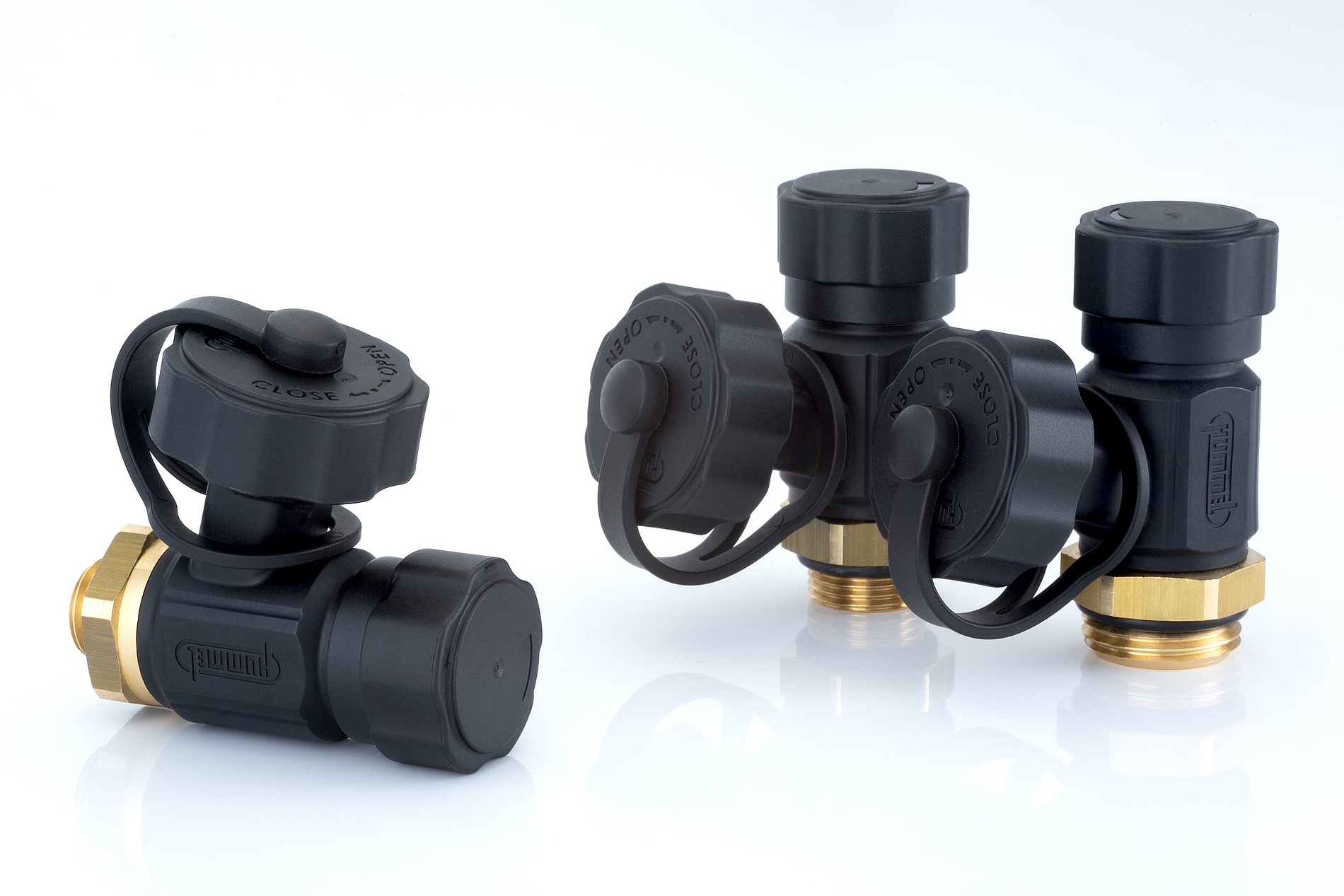

Die neue Serie der Entleerungsventile Hummel SFE ist nicht nur wasser- sondern auch vollkommen luftdicht.
Alle Fotos: © Hummel
Dicht hoch zwei SFE-Ventilserie
Die neue SFE-Ventilserie „Dicht²“ steht für die Wasser- und Luftdichtigkeit der UBA-konformen SFE-Hähne und entspricht der metallischen-kunststoff Bewertungsgrundlage des Umweltbundesamts. Je nach Modell können sie an Heizkreise, Fußbodenverteiler, Wärmeerzeuger, Rohrsysteme, Trinkwasserverteiler, Frischwasserstationen oder Speicher angeschlossen werden. Die Ventile ermöglichen das Spülen, Füllen, Entleeren und Entlüften von Heizungs- und Trinkwassersystemen.
Dichtigkeitsprüfung vereinfacht
Dank der Luftdichtigkeit können mit dem „Hummel SFE“ normkonforme Dichtigkeitsprüfungen effizienter durchgeführt werden. Die Dichtheitsprüfungen sind angelehnt an die DIN EN 12266-1 mit einem maximalen Betriebsdruck bei Wasser von 6 bar und Luft von 4 bar. Das Ventil hält Temperaturen bis 10 bar und 90°C stand. Es kann an elektronische Spül- und Druckeinheiten angeschlossen werden.
Maximal flexibel: um 360° drehbarer Auslauf
Der Auslauf des Ventils lässt sich um 360° drehen. Speziell bei beengten Einbausituationen kann der SFE-Hahn flexibel den Platzverhältnissen angepasst werden. Das erleichtert die Montage in verschiedenen Einbausituationen und sichert den Zugang bei Wartungsarbeiten. In der Verschlusskappe ist ein Mechanismus für normkonforme Zwangsundichtigkeit integriert.
Robustes Design

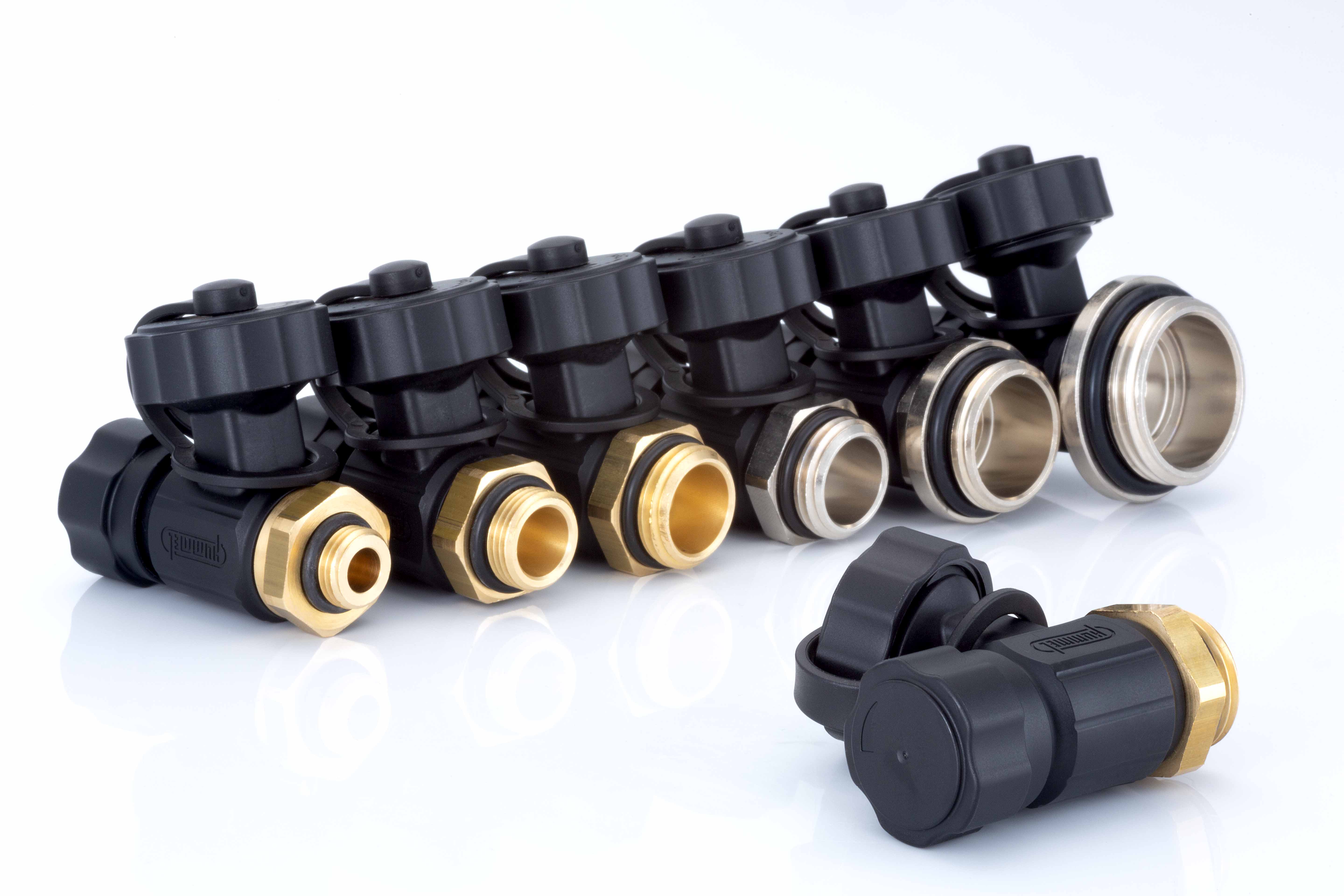

Die neuen Dicht² Ventile bestehen aus robustem Messing und sind in dezentem Schwarz gehalten. Sie sind mit oder ohne Handrad und mit O-Ring am Gewindeanschluss in den Größen ¼, ⅜, ½, ¾ und 1 Zoll erhältlich. Das neue Ventil erweitert das Sortiment der Hummel Verbindungslösungen für Heizungs- und Trinkwasseranwendungen.
Optimierter Spül-, Füll-, Entlüftungs- und Entleerungsprozess am Beispiel Heizungsanlage
Die Vorteile eines wasser- und luftdichten Entleerungsventils werden besonders beim Spülvorgang einer Heizungsanlage deutlich. Das Verteilungssystem wird in Abschnitte eingeteilt. Am tiefsten Punkt eines Abschnitts befindet sich das Entleerungsventil. Vom höchsten Punkt des Abschnitts aus wird entlüftet.
Einfacher Zugang beim Spülvorgang
Zu Beginn eines Spülvorgangs wird das Entleerungsventil geöffnet. Ein einfacher Zugang zum Ventil ist hierbei wichtig. Das neue Ventil lässt sich um 360° drehen und kann deshalb immer so installiert werden, dass ein optimaler Zugang möglich ist.
Wasserdicht: Leckagefreier Spülvorgang durch sichere Abdichtung
Um auch beim Spülvorgang Leckagen zu vermeiden, ist das Ventil am Auslauf wasserdicht. Der Übergang an Armaturen oder Rohrleitungen wird mit einem im Lieferumfang enthaltenen O-Ring sicher abgedichtet.
Luftdicht: Ermöglicht Dichtigkeitsprüfungen und verhindert Korrosion
Wenn Sauerstoff ins Anlagenwasser gelangt, kann sich Rost oder auch Magnetit bilden. Magnetit und Schmutz im Anlagenwasser können sich u.a. an Komponenten festsetzen und damit die Betriebssicherheit gefährden. Das Ventil unterstützt die Luftdichtigkeit der Anlage.
Ein weiterer Grund für die Verwendung der Dicht ² -Ventile ist die Möglichkeit zur Dichtigkeitsprüfung von Anlagen. Die Prüfung ist gesetzlich vorgeschrieben und wird durchgeführt, wenn nach einer Neuinstallation oder einem Umbau alle Leitungen und Armaturen fertig verbunden sind. Die Dichtigkeitsprüfung kann über einen Spülkompressor mit Luft erfolgen. Die Luftdichtheit des Systems bringt dabei konkrete Vorteile beim Dichtigkeitstest auf der Baustelle. Das System muss nicht mit Wasser gefüllt werden, sondern kann stattdessen mit Luft abgepresst werden. Das ist insbesondere im Winter von Vorteil, wenn die Temperaturen im Minusbereich liegen. Bei Dichtigkeitsprüfungen mit Wasser könnten aufgrund von Kälte Probleme auftreten, wie zum Beispiel das Einfrieren des Wassers in den Leitungen, was zu Frostschäden führen kann. Bei der Prüfung mit Luft werden diese Probleme vermieden. Die neuen Ventile halten dabei einem Luftdruck von bis zu 4 bar stand.
Hygiene- und Sicherheitsstandards
Beim Spülvorgang wird die Anlage mit zum Teil hohen Durchflussgeschwindigkeiten mit klarem Wasser und in einigen Fällen auch mit Inhibitoren zum Reinigen gespült. Die Zirkulation erfolgt in diesen Fällen nach dem Spül- und Reinigungsplan der Hersteller der Inhibitoren. Das SFE-Ventil von Hummel entspricht höchsten Hygiene- und Sicherheitsstandards und ist UBA-konform.
Effizientes Entlüften und Füllen
Nach dem Spülen und Entfernen von Schmutz wird die Anlage mit VDI 2035-konformem Wasser langsam befüllt, um Luft entweichen zu lassen. Das Ventil von Hummel dient hierbei auch als Entlüftungsventil. Ist die Anlage wieder gefüllt, wird sie mit dem Ventil geschlossen und der Heizkreis ist wieder in Betrieb. Das neue SFE-Entleerungsventil von Hummel verbessert die Effizienz, reduziert den Arbeitsaufwand und erhöht die Zuverlässigkeit und Sicherheit von Heizungs- und Trinkwassersystemen erheblich.
Mehr Informationen unter hummel.com.
